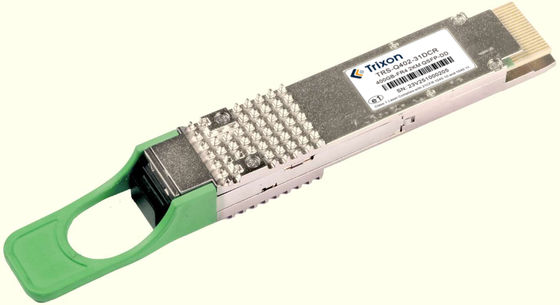

| Nazwa marki: | Trixon |
| Numer modelu: | TRS-Q402-31DCR |
| MOQ: | negocjowalne |
| Cena £: | negocjowalne |
| Warunki płatności: | T/T, L/C |
Charakterystyka:
• zgodne z normą 400GBASE-FR4 ((IEEE802.3cu)
• Zgodny ze standardem IEEE 802.3bs: 400GAUI-8 interfejs elektryczny
• Zgodne z QSFP-DD MSA HW Rev 5.1;obudowa typu 2 z podwójnym złączem LC
• zgodne z QSFP-DD CMIS Rev 4.0
• Maksymalne zużycie energii 10 W
• Temperatura pracy w przypadku 0°C do 70°C
• Dwuprzewodowy seryjny interfejs z cyfrowym monitorowaniem diagnostycznym
• Zgodne z dyrektywą UE 2011/65/UE ((z zgodnością z RoHS)
• Laser klasy 1
Wydajność optyczna
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka |
| Przekaźnik | |||||
| Długość fali środkowej | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| Prędkość sygnału nadajnika | 53.125 | Gbd PAM4 | |||
| SMSR | 30 | dB | |||
| Średnia całkowita moc uruchomienia | Pmax | 10.2 | dBm | ||
| Średnia moc startowa na pasie | Pout | ¥3.2 | 4.4 | dBm | |
| Outer OMA, każdy pas jazdy | OMAouter | 3.7 | dBm | ||
|
Ograniczona amplituda modulacji optycznej (OMAouter) w każdym pasie: dla TDECQ < 1,4 dB dla 1,4≤TDECQ≤3,4dB |
Toma |
- 0.2 -1,6+TDECQ |
|||
| Różnica mocy startowej między dowolnymi dwoma pasami (OMAouter) | DP | 3.9 | dB | ||
| Zamykanie oka nadajnika i dyspersji dla PAM4 | TDECQ | 3.4 | dB | ||
| Zamknięcie oka nadajnika dla PAM4 ((TECQ) | TECQ | 3.4 | dB | ||
| Powyżej/poniżej strzału | 22 | % | |||
| Wycieczka mocy nadajnika | 1.8 | dBm | |||
| Tolerancja strat zwrotu optycznego | TOL | 17.1 | dB | ||
| Średni POUT (wyłączenie lasera) | Pof! | - | - Szesnaście. | dBm | |
| Wskaźnik wyginięcia | Wylotowe | 3.5 | - | - | dB |
| Czas przejścia nadajnika | 17 | ps | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| Odbicie nadajnika | Tr | -26 | dB | ||
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka |
| Odbiornik | |||||
| Długość fali środkowej | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| Format modulacji | PAM4 | ||||
| Próg szkód, każdy pas jazdy | Pd | 5.4 | dBm | ||
| Średnia moc odbioru na pasie | Ojcze. | - Siedem.2 | - | 4.4 | dBm |
| Pojemność odbioru (OMAouter), każdy pas jazdy | RXoma | - | - | 3.7 | dBm |
| Różnica mocy odbioru między dowolnymi dwoma pasami (OMAouter) | DR | - | 4.1 | dB | |
| Odblaskowość odbiornika | -26 | dBm | |||
|
Czułość odbiornika (OMAouter), każdy pas jazdy dla TECQ < 1,4 dB dla 1,4≤TECQ≤3,4dB |
SOMA |
- Cztery.6 -6+TECQ |
dBm | ||
| Zamknięcie oczu pod wpływem stresu dla PAM4 (SECQ) | 3.4 | dB | |||
| OMAwyjście z każdego pasa agresora | 1.4 | dBm | |||
|
|
