| Nazwa marki: | Trixon |

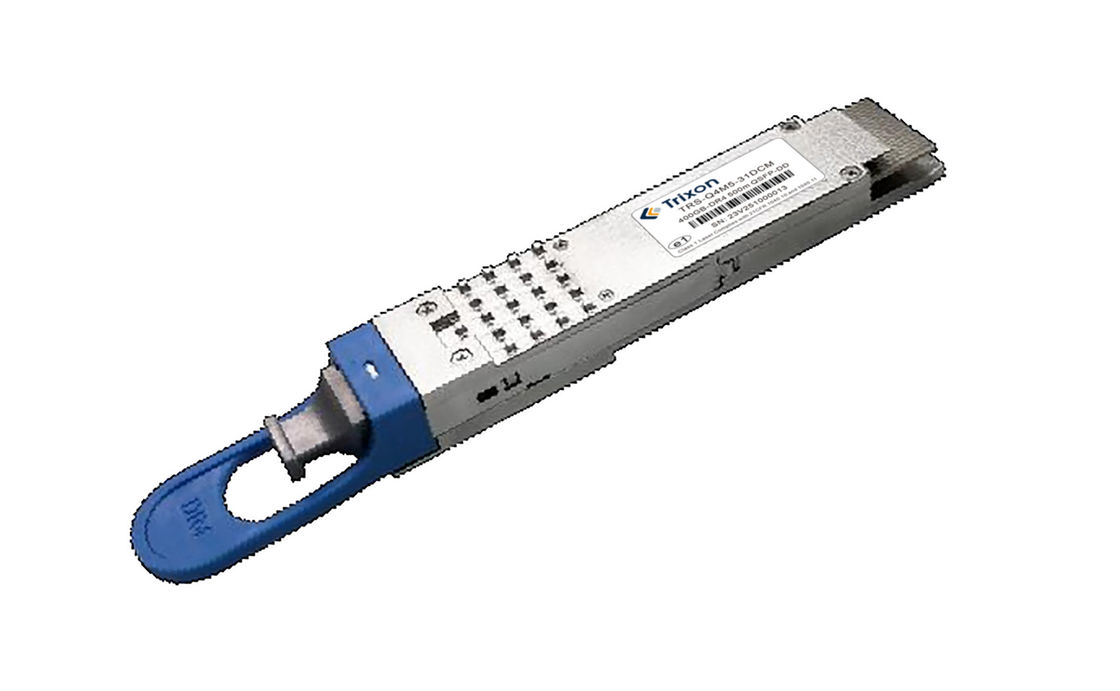

| Numer modelu: | TRS-Q4M5-31DCM |
| MOQ: | negocjowalne |
| Cena £: | negocjowalne |
| Warunki płatności: | T/T, L/C |
Charakterystyka:
• Zgodne ze standardem IEEE802.3bs:
400GAUI-8 interfejs elektryczny
• Zgodne ze standardem IEEE 802.3bs:
400GBASE-DR4 interfejs optyczny
• Zgodne z QSFP-DD MSA HW Rev 5.1
Obudowa typu 2 z złączem MPO-12
• zgodne z QSFP-DD CMIS Rev 4.0
• Wspiera utratę 3dB wstawienia kanału
• Maksymalne zużycie energii 10 W
• Temperatura pracy w przypadku 0°C do 70°C
• Dwuprzewodowy seryjny interfejs
monitorowanie diagnostyczne
• Zgodne z dyrektywą UE 2011/65/UE
(zgodny z RoHS)
• Laser klasy 1
Wydajność optyczna
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka |
| Przekaźnik | |||||
| Długość fali środkowej | λ | 1311 | nm | ||
| Prędkość sygnału nadajnika | 53.125 | Gbd PAM4 | |||
| SMSR | 30 | dB | |||
| Średnia moc startowa na pasie | Pout | - Dwa.9 | 4 | dBm | |
| Outer OMA, każdy pas jazdyUwaga1 | OMAouter | - 0.8 | 4.2 | dBm | |
| Moc uruchomienia w OMAouter minus TDECQ, każdy pas | TOMA | - Dwa.2 | dB | ||
| Zamykanie oka nadajnika i dyspersji dla PAM4 | TDECQ | 3.4 | dB | ||
| TDECQ 10log10 ((Ceq) | 3.4 | dB | |||
| Tolerancja strat zwrotu optycznego | TOL | 21.4 | dB | ||
| Średni POUT (wyłączenie lasera) | Pof! | - | -15 | dBm | |
| Wskaźnik wyginięcia | Wylotowe | 3.5 | - | - | dB |
| Czas przejścia nadajnika | 17 | ps | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| Odbicie nadajnika | Tr | -26 | dB | ||
Uwaga1: Nawet jeśli TDECQ < 1,4 dB, OMAouter (min) musi przekroczyć tę wartość
|
|
