| Nazwa marki: | Trixon |

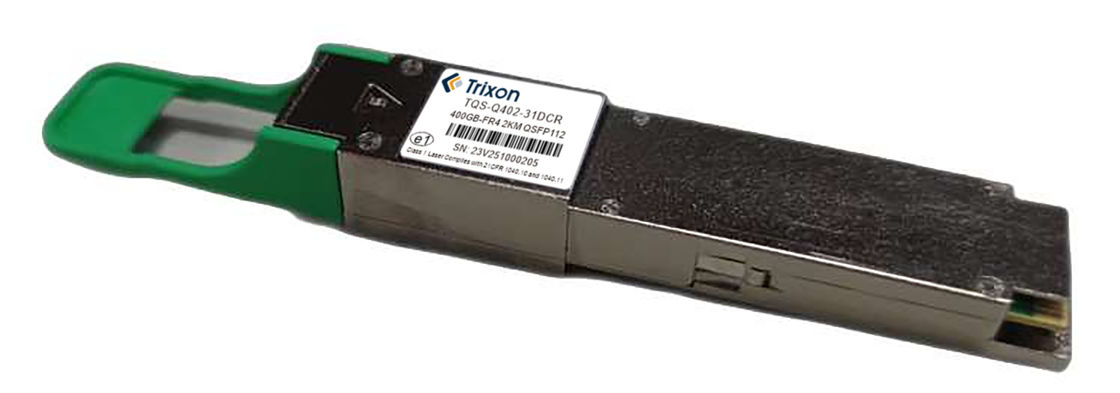

| Numer modelu: | TQS-Q402-31DCR |
| MOQ: | negocjowalne |
| Cena £: | negocjowalne |
| Warunki płatności: | T/T, L/C |
Charakterystyka:
Wydajność optyczna
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka |
| Przekaźnik | |||||
| Długość fali L1 | λ1 | 1264.5 | 1271 | 1277.5 | nm |
| Długość fali L2 | λ2 | 1284.5 | 1291 | 1297.5 | nm |
| Długość fali L3 | λ3 | 1304.5 | 1311 | 1317.5 | nm |
| Długość fali L4 | λ4 | 1324.5 | 1331 | 1337.5 | nm |
| SMSR | 30 | dB | |||
| Średnia moc startowa na pasie | Pout | - Trzy.2 | 4.4 | dBm | |
| Outer OMA, każdy pas jazdy | OMAouter | 3.7 | dBm | ||
| Zamykanie oka nadajnika i dyspersji dla PAM4 | TDECQ | 3.4 | dB | ||
| TECQ - TECQ. | 2.5 | dB | |||
| Tolerancja strat zwrotu optycznego | TOL | 17.1 | dB | ||
| Średni POUT (wyłączenie lasera) | Pof! | - | -16 | dBm | |
| Wskaźnik zaniku, każdy pas. | Wylotowe | 3.5 | - | - | dB |
| Czas przejścia nadajnika | 17 | ps | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| Odbicie nadajnika | Tr | -26 | dB | ||
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka |
| Odbiornik | |||||
| Długość fali L0 | λ0 | 1264.5 | 1271 | 1277.5 | nm |
| Długość fali L1 | λ1 | 1284.5 | 1291 | 1297.5 | nm |
| Długość fali L2 | λ2 | 1304.5 | 1311 | 1317.5 | nm |
| Długość fali L3 | λ3 | 1324.5 | 1331 | 1337.5 | nm |
| Próg szkód, każdy pas jazdy | Pd | 5.4 | dBm | ||
| Średnia moc odbioru na pasie*Uwaga1 | Ojcze. | - Siedem.2 | - | 4.4 | dBm |
| Pojemność odbioru (OMAouter), każdy pas jazdy | RXoma | - | - | 3.7 | dBm |
| Odblaskowość odbiornika | -26 | dBm | |||
|
Czułość odbiornika (OMAouter), każdy pas jazdy dla TECQ < 1,4 dB dla 1,4=TECQ=3,4dB |
SOMA |
- |
- |
- 4.6 -6+TECQ |
dBm |
| Wymagania w odniesieniu do odbiorników pod wpływem naprężenia (OMAouter) dla każdego pasa*Uwaga 2 | - | - | - Dwa.6 | dBm | |
| Zamknięcie oczu pod wpływem stresu dla PAM4 (SECQ) | 3.4 | dB | |||
| OMAwyjście z każdego pasa agresora | 1.4 | dBm | |||
|
|
