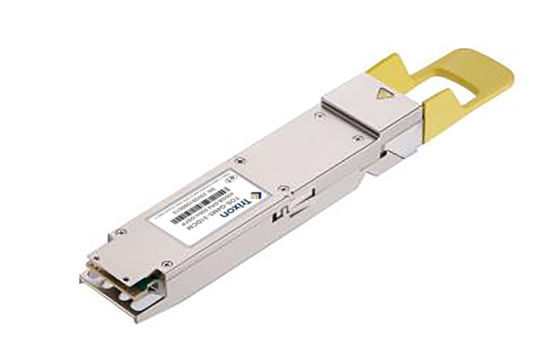

| Nazwa marki: | Trixon |
| Numer modelu: | TOS-Q4M5-31DCM |
| MOQ: | negocjowalne |
| Cena £: | negocjowalne |
| Warunki płatności: | T/T, L/C |
Charakterystyka:
•OSFP podłączalny do sieci w trybie rzeczywistym
• nadajnik EML i odbiornik PIN PD
•Wspieranie łącznej szybkości 425Gb/s
•Wspiera zarówno Ethernet, jak i NDR InfiniBand
•Zgodne z normą IEEE 802.3-2022: - 400GBASE-DR4 interfejs optyczny
•Zgodne z normą IEEE 802.3ck-2022: - 400GAUI-4/200GAUI-2/100GAUI-1 interfejs elektryczny C2M
•Zgodne ze specyfikacją InfiniBand Trade Association (IBTA) 1.6 - InfiniBand NDR interfejs elektryczny i optyczny
•Zgodny ze specyfikacją OSFP MSA Rev 5.0 RHS obudowa ((z dłuższym nadwoziem:1070,8 mm) z MPO12/APC
pojemnik
•Zgodne z CMIS Rev 5.0
•Temperatura pracy przypadku od 0°C do 70°C
•Dwuprzewodowy seryjny interfejs z cyfrowym monitorowaniem diagnostycznym
•Zgodne z dyrektywą UE 2011/65/UE (zgodne z RoHS)
•Laser klasy 1
Specyfikacje charakterystyki Optyczne
nadajnik OSpecyfikacje techniczne
| Parametry | Symbol | Min. | Typowe | Max, proszę. | Jednostka | Uwaga: |
| Długość fali | λC | 1304.5 | 1311 | 1317.5 | nm | |
| Współczynnik tłumienia w trybie bocznym | SMSR | 30 | - | - | dB | |
| Średnia moc startowa na pasie | AOPL | - Dwa.9 | - | 4.0 | dBm | 1 |
| Zewnętrzna amplituda modulacji optycznej (OMAouter) dla każdego pasa | TOMA | - 0.8 | - | 4.2 | dBm | |
| Moc uruchomienia w OMAouter minus TDECQ, każdy pas | TOMA-TDECQ | - Dwa.2 | - | - | dBm | |
| Zamykanie oka nadajnika i oka rozpraszania dla PAM4 (TDECQ), każdy pas | TDECQ | - | - | 3.4 | dB | |
| TDECQ 10log10 ((Ceq), każdy pas jazdy | - | - | - | 3.4 | dB | |
| Średnia moc uruchomienia nadajnika OFF, w każdym pasie | Toff | - | - | -15 | dBm | |
| Wskaźnik wyginięcia | Wylotowe | 3.5 | - | - | dB | |
| Czas przejścia nadajnika | Tr | 17 | ps | |||
| RIN21.4OMA | RIN | - | - | -136 | dB/Hz | |
| Tolerancja strat zwrotu optycznego | ORL | - | - | 21.4 | dB | |
| Odbicie nadajnika | TR | - | - | -26 | dB | 2 |
|
|

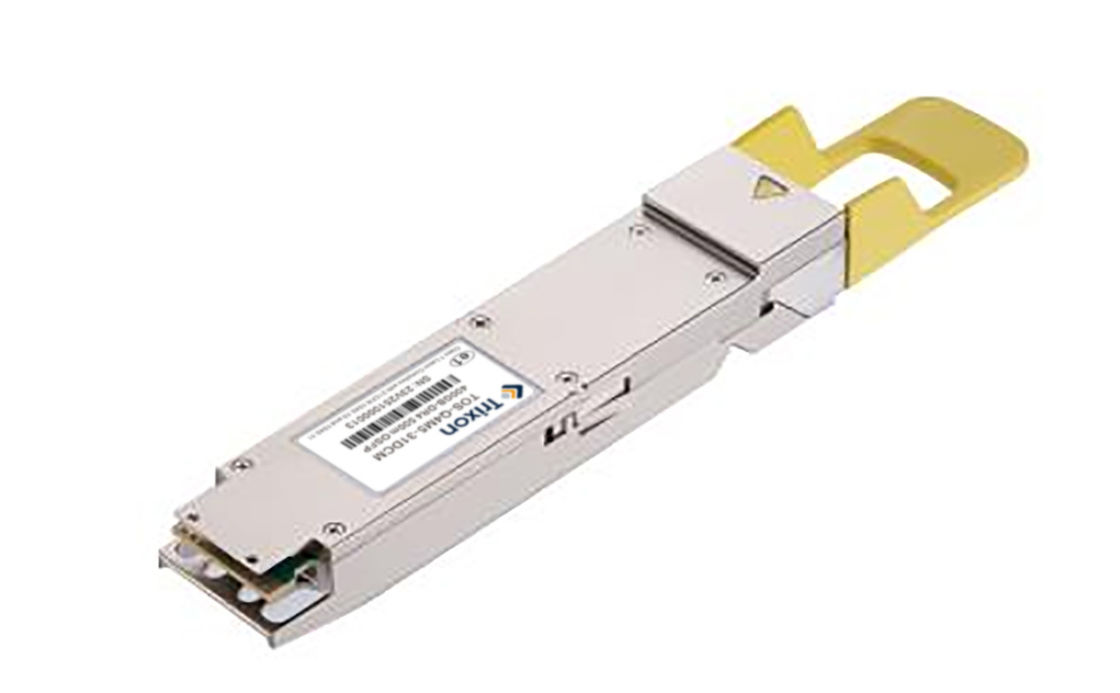

| Nazwa marki: | Trixon |
