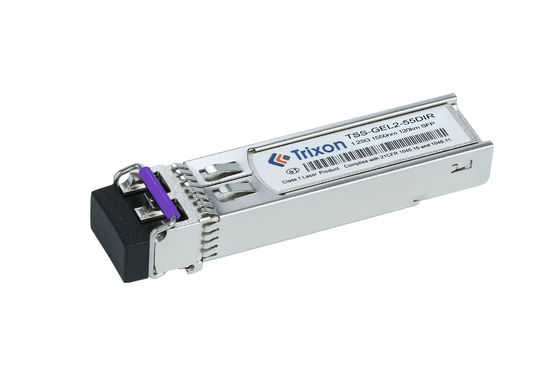

TSS-GEL2-55DIR to nadajnik 1,25G SFP 120km, nadający się do transmisji światłowodowej w jednym trybie.Odbiornik obsługuje zakres temperatury roboczej od -40°C do +85°C i wykorzystuje jako źródło światła 1550nm DFB (distributed feedback) laser.
Parametry | Wartość |
---|---|
Rodzaj złącza | Interfejs łącznika LC dupleks |
Laserowe | 1550 nm-DFB |
Włączające | Gotowy do wtykania |
Odległość | 120 km |
Wskaźnik danych | Prędkość transmisji danych do 1,25 Gbps |
Zasilanie | Jednostka zasilania 3.3V i interfejs logiczny TTL |
Rodzaj włókna | SMF |
Nazwa produktu | 1.25G GBE SFP Transceiver |
Zgodne z przepisami | Zgodne ze specyfikacją MSA SFP SFF-8472 |
Zakres temperatury | -40°C ~+85°C |
(1550nmDFBa takżeNumer PIN,120Km)
Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | ||
Przekaźnik | ||||||||
Długość fali środkowej | λc | 1530 | 1550 | 1570 | nm | |||
Szerokość widma*NOte4 | ∆λ | 1 | nm | DFB-LD | ||||
Średnia moc wyjściowa | PWYJEDNIE | 0 | +5 | dBm | ||||
Wskaźnik wyginięcia | Wylotowe | 9 | dB | |||||
Średnia moc nadajnika OFF | PWłączony | -45 | dBm | |||||
Wyjście Oko optyczne | Zgodne z normą IEEE 802.3ah-2004 | |||||||
Odbiornik | ||||||||
Długość fali środkowej | λc | 1200 | 1650 | nm | ||||
WrażliwośćNOte5 | PIN | -31 | dBm | APD | ||||
Przesyłka odbiornika | Przesyłka | -8 | dBm | |||||
Strata zwrotu optycznego | 12 | dB | ||||||
Wpływ z tytułu strat | LOSA | -45 | dBm | |||||
Kwota ekspozycji | Zgubiony | -32 | dBm | |||||
LOS histereza | 0.5 | 4 | dB |
Uwaga4: VSCEL LD i FP LD mierzonej szerokości widma RMS, DFB LD mierzonej szerokości widma 20 dB.
Uwaga5: Minimalna średnia moc optyczna zmierzona przy BER mniejszej niż 1E-12@wzór jest PRBS27-1@ER=9dB.
Sieć sieci optycznej: nadajnik TSS-GEL2-55DIR nadaje się do budowy sieci sieci optycznych dla transmisji danych na duże odległości i łączenia różnych węzłów sieciowych.Może obsługiwać szybką transmisję danych i stabilną transmisję sygnału, umożliwiając operatorom sieci zapewnienie niezawodnych usług szerokopasmowych.
Rozbudowa sieci obszaru metropolitalnego: Rozbudowa sieci w mieścienadajnik TSS-GEL2-55DIR może być używany do łączenia różnych sieci lokalnych (LAN) lub centrów danych i przesyłania danych przez jednowarstwowe światłowodyUmożliwia to połączenia sieciowe na dłuższe odległości, zapewniając większe pokrycie.
Połączenie między centrami danych: W dużych centrach danych nadajnik TSS-GEL2-55DIR może być używany do połączenia między różnymi centrami danych.Wspiera transmisję na duże odległości i może zaspokoić potrzeby kopii zapasowych danych, odzyskiwania po awarii i wymiany danych, zapewniając efektywną i niezawodną transmisję danych.
Monitoring zdalny: do zastosowań wymagających przesyłania danych wideo i danych z nadzoru na duże odległości, takich jak systemy monitorowania bezpieczeństwa lub systemy wideokonferencji,nadajnik TSS-GEL2-55DIR zapewnia stabilne rozwiązanie przesyłu światłowodowego. Może łączyć kamery monitorujące i urządzenia monitorujące, przesyłać wideo i dane do centrum zdalnego monitorowania i osiągać monitorowanie w czasie rzeczywistym i zdalne zarządzanie.
Komunikacja wojskowa: nadajnik TSS-GEL2-55DIR ma również potencjał w zastosowaniach komunikacji wojskowej ze względu na trwałość i szeroki zakres temperatury roboczej.Może być używany w wojskowych sieciach komunikacyjnych., systemów dowodzenia terenowego, radarów wojskowych itp. w celu zapewnienia niezawodnej transmisji danych i połączeń sieciowych.
Typ złącza: nadajnik TSS-GEL2-55DIR jest zwykle wyposażony w standardowy złącze LC.można omówić z producentem, jeśli oferują opcje dostosowania do dostarczenia pożądany typ złącza.
Wsparcie DDM/DOM: cyfrowe monitorowanie diagnostyczne (DDM) lub cyfrowe monitorowanie optyczne (DOM) to funkcja umożliwiająca monitorowanie wydajności i stanu nadajnika,w tym parametry takie jak temperaturaJeśli ta funkcja jest niezbędna dla Twojej aplikacji, możesz zapytać o dostępność wsparcia DDM/DOM dla nadajnika TSS-GEL2-55DIR.
Etykietowanie i znakowanie: W zależności od wymagań może być możliwe posiadanie niestandardowego etykietowania lub znakowania na module nadajnika.Może to być przydatne do celów identyfikacji i brandowania w ramach infrastruktury sieciowej.
Rozszerzony zakres temperatur: TSS-GEL2-55DIR ma już szeroki zakres temperatury roboczej od -40°C do +85°C. Jednakże, jeśli wymagania dotyczące temperatury wykraczają poza ten zakres,można omówić z producentem, jeśli oferują opcje dostosowania do nawet wyższych lub niższych zakresów temperatur.
Dodatkowe funkcje: Można również zapytać o możliwość dodania dodatkowych funkcji lub funkcjonalności do nadajnika w oparciu o specyficzne wymagania.Może to obejmować takie funkcje jak monitorowanie mocy, zdolności diagnostyczne lub wzmocnione środki bezpieczeństwa.
Oferujemy wsparcie techniczne i usługi dla naszego modułu nadajnika SFP. Nasz zespół ekspertów może zapewnić pomoc w rozwiązywaniu problemów, instalacji i konfiguracji.Dostarczamy szczegółowe informacje o produkcie i instrukcje, aby pomóc w uzyskaniu jak największej korzyści z produktu.
Jeśli potrzebujesz pomocy w sprawie produktu, skontaktuj się z naszym zespołem wsparcia technicznego pod adresemsupport@example.comNasz zespół jest dostępny 24 godziny na dobę, aby pomóc w szybkim rozwiązaniu problemów.
Moduł SFP Transciver jest pakowany w torbę antystatyczną i umieszczany w pudełku.Etykiety wysyłki powinny być umieszczone na pudełku zewnętrznym.
Aby zapewnić bezpieczną dostawę, pudełko do wysyłki powinno zawierać materiał amortyzujący, taki jak folia, pianka lub inny odpowiedni materiał.Moduł SFP Transciver powinien być bezpiecznie zapakowany, aby uniknąć uszkodzenia podczas transportu.
Podczas wysyłki paczka powinna być oznaczona znakem "Fragile" i "Handle with Care" oraz "This Side Up" w celu zapewnienia właściwego obróbki paczki podczas wysyłki.
Wskaźnik referencyjnego arkusza danych Kod pliku: DS040049
