| Nazwa marki: | Trixon |
| Numer modelu: | TSC-4830-XXDER |
| MOQ: | Negocjowalne |
| Cena £: | negocjowalne |
| Szczegóły opakowania: | Negocjowalne |
| Warunki płatności: | L/CD/P |

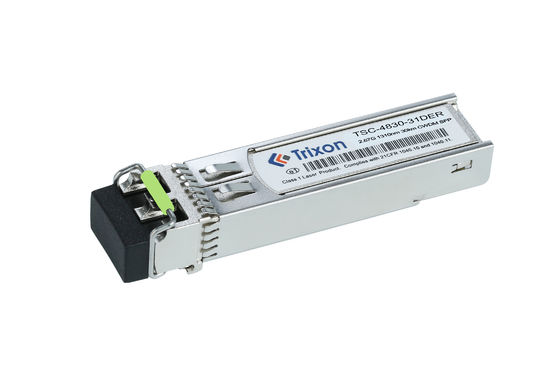

Nasz moduł nadajnika SFP jest zgodny ze specyfikacją MSA SFP SFF-8472 i obsługuje cyfrowy interfejs monitorowania diagnostycznego (DDMI) do dostępu w czasie rzeczywistym do parametrów działania urządzenia.Jest to moduł nadajnika optycznego podłączalnego w trybie gorącym do zastosowań w zakresie jedno-trybów światłowodowych (SMF), z prędkością transmisji danych od 1G do 2,5Gbps i obsługuje transmisję LR/LW. Oferuje doskonałe połączenie wysokiej wydajności i niezawodności, aby spełnić wymagania centrum danych,sieci przedsiębiorstw i operatorów.
| Atrybut | Specyfikacja |
|---|---|
| Nazwa produktu | OC-48/STM-16 SFP CWDM Transceiver |
| Wskaźnik danych | Prędkość transmisji danych operacyjnej od 1G do 2,5 Gbps |
| Odległość | 30 km |
| Laserowe | CWDM (1310 nm) |
| Rodzaj włókna | Włókna jednowarunkowe (SMF) |
| Rodzaj złącza | Interfejs łącznika LC dupleks |
| Zasilanie | Jednostka zasilania 3.3V i interfejs logiczny TTL |
| Zakres temperatury | -20°C ~+85°C |
| Zgodne z przepisami | Zgodne ze specyfikacją MSA SFP SFF-8472 |
| Włączające | Gotowy do wtykania |
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | ||
| Przekaźnik | ||||||||
| Długość fali środkowej | λc | λc-7.5 | λc | λc+6.5 | nm |
1271/1291 1311/1351 1371/1411 Wyroby z cytryny 1511/1531 1551-1571 |
||
| Szerokość widma*NOte4 | ∆λ | 1 | nm | DFB-LD | ||||
| Średnia moc wyjściowa | PWYJEDNIE | 1 | 4 | dBm | ||||
| Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | |||||
| Średnia moc nadajnika OFF | PWłączony | -45 | dBm | |||||
| Wyjście Oko optyczne | Zgodne z maskami do oczu STM-16/OC-48 po filtrowaniu | |||||||
| Odbiornik | ||||||||
| Długość fali środkowej | λc | 1200 | 1600 | nm | ||||
| WrażliwośćNOte5 | PIN | -29 | dBm | |||||
| Przesyłka odbiornika | Przesyłka | -9 | dBm | |||||
| Strata zwrotu optycznego | -12 | dB | ||||||
| Wpływ z tytułu strat | LOSA | - 42 | dBm | |||||
| Kwota ekspozycji | Zgubiony | - 30 | dBm | |||||
| LOS histereza | 0.5 | 4 | dB | |||||
Uwaga4: VSCEL LD i FP LD mierzonej szerokości widma RMS, DFB LD mierzonej szerokości widma 20 dB.
Uwaga5: Minimalna średnia moc optyczna zmierzona przy BER mniejszej niż 1E-12@wzór jest PRBS223-1 @ 2,67Gbps
System komunikacji światłowodowej: ten moduł CWDM nadaje się do systemów komunikacji światłowodowej i może być stosowany do tworzenia połączeń przesyłu danych 2.5G.Może działać w rozległym zakresie temperatur i obsługuje transmisję na duże odległości (30 km)Dlatego może być stosowany w dostępie do światłowodu, szerokopasmowym łączeniu światłowodowym, transmisji światłowodowej i innych dziedzinach zastosowań.
Interkonekcja centrum danych: w środowisku centrum danych, ten moduł CWDM może być używany do wdrożenia interkonekcji w centrum danych.urządzenia pamięci masowej i urządzenia sieciowe, obsługujący szybkie i stabilne przesyłanie danych. Jego rozszerzony zakres temperatur pozwala na dostosowanie się do różnych warunków temperatur w centrach danych.
Sieć telekomunikacyjna: ten moduł CWDM może być stosowany do przesyłania danych w sieciach telekomunikacyjnych.urządzenia przesyłowe i węzły sieciowe w celu osiągnięcia wysokiej prędkości, transmisji danych na duże odległości, jest w stanie działać w rozległym zakresie temperatur i dostosowywać się do różnych warunków środowiska.
System nadzoru wideo: ten moduł CWDM nadaje się również do transmisji danych w systemach nadzoru wideo.Może być używany do podłączenia kamer wideo i centrów monitorowania w celu wspierania transmisji wideo na duże odległościJego rozległy zakres temperatur sprawia, że nadaje się do potrzeb wideo nadzoru na zewnątrz lub w trudnych warunkach.
Szybkość transmisji: Jeśli potrzebujesz innej prędkości transmisji niż standardowy 2.5G, na przykład 1G lub 10G, możesz omówić ten wymóg z producentem lub dostawcą.Mogą być w stanie zapewnić dostosowane rozwiązanie, aby spełnić żądaną prędkość transmisji.
Długość fali: Moduł CWDM zazwyczaj działa na określonych długościach fali zdefiniowanych przez standard CWDM.Możesz zapytać o możliwość dostosowania modułu do pracy na tych długościach fali.
Odległość przesyłowa: jeśli wymagane jest dłuższe lub krótsze odległość przesyłowa niż standardowe 30 km,można omówić z producentem, czy mogą dostosować moduł do spełnienia konkretnych wymagań odległości.
Zakres temperatur: Jeśli w przypadku zastosowania wymagany jest zakres temperatur szerszy lub węższy niż określony zakres -20°C ~ +85°C,można zapytać o możliwość dostosowania zakresu temperatury dla modułu.
Typ złącza: standardową konfiguracją dla tego modułu mogą być złącza LC. Jeśli jednak potrzebujesz innego typu złącza, takiego jak SC lub ST,można omówić możliwość dostosowania z producentem.
Funkcjonalność DDMI: jeśli potrzebne jest funkcjonalność cyfrowego interfejsu diagnostycznego monitorowania (DDMI) do monitorowania wydajności i parametrów modułu,możesz potwierdzić z producentem, czy ta funkcja jest dostępna lub może być dostosowana.
Opakowanie i wysyłka modułu nadajnika SFP
Moduł nadajnika SFP jest bezpiecznie zapakowany w ochronną foliową opakowanie i umieszczony w kartonowym pudełku lub plastikowym pudełku do wysyłki.Następnie pudełko jest zamknięte w wodoodpornym materiale opakowaniowym, takim jak polietylen lub papier kraft. Po tym pudełko jest uszczelnione taśmą taśmową w celu zapewnienia bezpieczeństwa produktu podczas wysyłki.Po zamknięciu opakowania, jest gotowy do wysyłki.
Wskaźnik danych: Kod pliku: DS900003
|
|
