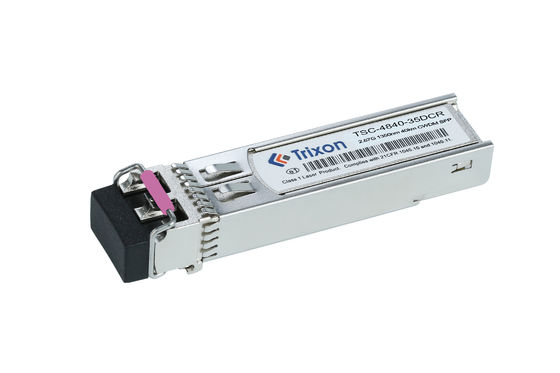

Ten OC-48/STM-16 SFP CWDM Transceiver jest zgodny ze specyfikacją MSA SFP SFF-8472 i zapewnia pełny dubleks łącza danych do 2,5 Gbps.Jest to transceiver podłączalny na gorąco, który podłącza się do portów SFP kompatybilnego z SFP sprzętu sieciowegoZawiera złącze LC do transmisji 10 km, wymagające tylko jednego źródła zasilania 3,3 V i oferuje interfejs logiczny TTL.Ten nadajnik SFP jest zgodny z CWDM i jest doskonałym wyborem dla szerokiej gamy zastosowań sieci optycznych.
Parametry | Wartość |
---|---|
Laserowe | CWDM |
Nazwa produktu | OC-48/STM-16 SFP CWDM Transceiver |
Rodzaj włókna | SMF |
Odległość | 80 km |
Wskaźnik danych | Prędkość transmisji danych do 2,5 Gbps |
DDMI | Tak, tak. |
Rodzaj złącza | Interfejs łącznika LC dupleks |
Zasilanie | Jednostka zasilania 3.3V i interfejs logiczny TTL |
Zakres temperatury | -5°C ~+70°C |
Włączające | Gotowy do wtykania |
(80Km)
Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | ||
Przekaźnik | ||||||||
Długość fali środkowej | λc | λc-7.5 | λc | λc+7.5 | nm | |||
Szerokość widma*NOte4 | ∆λ | 1 | nm | DFB-LD | ||||
Średnia moc wyjściowa | PWYJEDNIE | -2 | +3 | dBm | ||||
Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | |||||
Średnia moc nadajnika OFF | PWłączony | -45 | dBm | |||||
Wyjście Oko optyczne | Zgodne z maskami do oczu STM-16/OC-48 po filtrowaniu | |||||||
Odbiornik | ||||||||
Długość fali środkowej | λc | 1200 | 1600 | nm | ||||
WrażliwośćNOte5 | PIN | - 28 | dBm | |||||
Przesyłka odbiornika | Przesyłka | -9 | dBm | |||||
Strata zwrotu optycznego | 12 | dB | ||||||
Wpływ z tytułu strat | LOSA | -40 | dBm | |||||
Kwota ekspozycji | Zgubiony | -29 | dBm | |||||
LOS histereza | 0.5 | 4 | dB |
Uwaga4: VSCEL LD i FP LD mierzonej szerokości widma RMS, DFB LD mierzonej szerokości widma 20 dB.
Uwaga5: Minimalna średnia moc optyczna zmierzona przy BER mniejszej niż 1E-10@wzorzec to PRBS223-1@ER=9dB.
W sprawieTrixon TSC-4880-XXDCRModuł nadajnika SFP to nadajnik podłączalny na gorąco z interfejsem łącznika LC dupleks.Moduł ten został zaprojektowany w taki sposób, aby można go było łatwo zainstalować w urządzeniach sieciowych, co czyni go doskonałym wyborem dla centrów danych, biur, domów i innych aplikacji wymagających szybkiej łączności sieciowej.włącznie z routeramiTrixon TSC-4880-XXDCR jest idealnym rozwiązaniem dla szybkiej transmisji danych i oferuje wyższą wydajność, niezawodność i kompatybilność.
Szybkość transmisji: Jeśli potrzebujesz innej prędkości transmisji niż standardowy 2.5G, na przykład 1G lub 10G, możesz omówić ten wymóg z producentem lub dostawcą.Mogą być w stanie zapewnić dostosowane rozwiązanie, aby spełnić żądaną prędkość transmisji.
Długość fali: Moduł CWDM zazwyczaj działa na określonych długościach fali zdefiniowanych przez standard CWDM.Możesz zapytać o możliwość dostosowania modułu do pracy na tych długościach fali.
Odległość przesyłowa: jeśli wymagane jest dłuższe lub krótsze odległość przesyłowa niż standardowe 30 km,można omówić z producentem, czy mogą dostosować moduł do spełnienia konkretnych wymagań odległości.
Zakres temperatur: Jeśli w przypadku zastosowania wymagany jest zakres temperatur szerszy lub węższy niż określony zakres -20°C ~ +85°C,można zapytać o możliwość dostosowania zakresu temperatury dla modułu.
Typ złącza: standardową konfiguracją dla tego modułu mogą być złącza LC. Jeśli jednak potrzebujesz innego typu złącza, takiego jak SC lub ST,można omówić możliwość dostosowania z producentem.
Funkcjonalność DDMI: jeśli potrzebne jest funkcjonalność cyfrowego interfejsu diagnostycznego monitorowania (DDMI) do monitorowania wydajności i parametrów modułu,możesz potwierdzić z producentem, czy ta funkcja jest dostępna lub może być dostosowana.
.
Zapewniamy wsparcie techniczne i serwis dla naszego produktu SFP Transciver Module.
Opakowanie i wysyłka modułu nadajnika SFP:
Wykorzystujemy standardowe opakowania do wysyłki modułów nadajnika SFP. Wszystkie moduły są pakowane w foliowe opakowanie i umieszczone w kartonie z wkładkami piankowymi dla dodatkowej ochrony.DHLW razie potrzeby możemy również zaaranżować przewozy lotnicze i morskie.
Wskaźnik referencyjnego arkusza danych Kod pliku: DS210006
