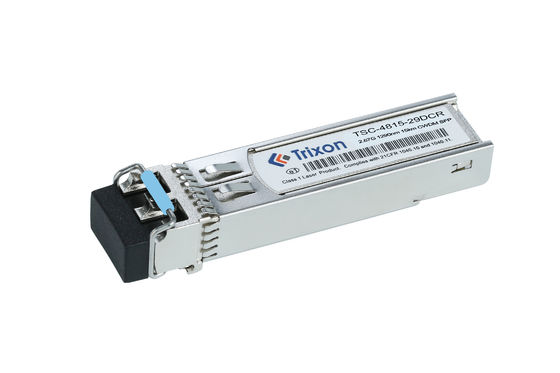

Ten OC-48/STM-16 SFP CWDM Transceiver jest zaprojektowany do transmisji danych o szybkości 1,25 Gbps i oparty jest na interfejsie z podwójnym konektorem LC do transmisji światłowodowej SMF.Jest to produkt o wysokiej wydajności i opłacalności, który obsługuje funkcję DDMI (Digital Diagnostic Monitoring Interface). Dzięki wsparciu jednego źródła zasilania +3.3V nadajnik optyczny jest zgodny ze standardami IEEE 802.3z 1000BASE-SX i SFF-8472 i obsługuje długości fali 1310nm i 1550nm CWDM.
Urządzenie to zostało zaprojektowane w celu spełnienia wymagań dotyczących aplikacji o wysokiej gęstości i liczbie portów w centrum danych, rdzeniu przedsiębiorstwa i warstwie agregacji, a także dostępu do obszarów metropolitalnych.Jego kompaktowy rozmiar i niskie zużycie energii czynią go idealnym rozwiązaniem dla systemów opartych na SFP.
| Nazwa produktu | OC-48/STM-16 SFP CWDM Transceiver |
|---|---|
| Zgodne z przepisami | Zgodne ze specyfikacją MSA SFP SFF-8472 |
| Laserowe | CWDM |
| Odległość | 15 km |
| Rodzaj złącza | Interfejs łącznika LC dupleks |
| Rodzaj włókna | SMF |
| Wskaźnik danych | Prędkość transmisji danych do 2,5 Gbps |
| Włączające | Gotowy do wtykania |
| DDMI | Tak, tak. |
| Zakres temperatury | -5°C ~+70°C |
(15Km)
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | ||
| Przekaźnik | ||||||||
| Długość fali środkowej | λc | λc-7.5 | λc | λc+7.5 | nm | |||
| Szerokość widma*NOte4 | ∆λ | 1 | nm | DFB-LD | ||||
| Średnia moc wyjściowa | PWYJEDNIE | - 5 | 0 | dBm | ||||
| Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | |||||
| Średnia moc nadajnika OFF | PWłączony | -45 | dBm | |||||
| Wyjście Oko optyczne | Zgodne z maskami do oczu STM-16/OC-48 po filtrowaniu | |||||||
| Odbiornik | ||||||||
| Długość fali środkowej | λc | 1200 | 1600 | nm | ||||
| WrażliwośćNOte5 | PIN | -18 lat. | dBm | |||||
| Przesyłka odbiornika | Przesyłka | 0 | dBm | |||||
| Strata zwrotu optycznego | 12 | dB | ||||||
| Wpływ z tytułu strat | LOSA | -35 | dBm | |||||
| Kwota ekspozycji | Zgubiony | -25 | dBm | |||||
| LOS histereza | 0.5 | 4 | dB | |||||
Odbiornik jest głównie stosowany w sieciach łączności optycznej, które wymagają szybkości przesyłania danych 2,5 Gbps.
Jest odpowiedni do zastosowań opartych na standardach łączności OC-48 (Optical Carrier 48) i STM-16 (Synchronous Transport Module 16).
nadajnik obsługuje technologię CWDM (Gross Wavelength Division Multiplexing),który umożliwia jednoczesne przesyłanie wielu sygnałów optycznych przez jedno włókno, wykorzystując różne długości fal.
Może być stosowany w różnych aplikacjach sieciowych, w tym w telekomunikacjach, centrach danych, sieciach przedsiębiorstw i sieciach metra / dostępu.
Prędkość transmisji danych: Moduły nadajnika mogą być dostosowywane do obsługi różnych prędkości transmisji danych w zależności od wymagań sieci.
Odległość transmisji: Odległość transmisji modułu nadajnika można dostosować do spełnienia określonych wymagań sieciowych.g., kilku metrów), zastosowań średniego zasięgu (np. do 10 kilometrów) lub długiego zasięgu (np. do 80 kilometrów lub więcej).
Zakres temperatur: Zakres temperatur modułu nadajnika można dostosować w celu zapewnienia optymalnej wydajności w określonych warunkach środowiskowych.Ta dostosowanie umożliwia modułowi wiarygodne działanie w ekstremalnych temperaturach, np. w środowiskach przemysłowych lub zewnętrznych.
Interfejs łącznika: Moduły nadajnika mogą być dostosowywane do obsługi różnych typów interfejsów łącznika, takich jak łączniki LC, SC lub MPO.Wybór interfejsu złącza zależy od wykorzystywanego specyficznego sprzętu sieciowego i infrastruktury okablowania.
Protokoły i standardy: Moduły nadajników mogą być dostosowywane do obsługi różnych protokołów i standardów, takich jak Ethernet, kanał światłowodowy, SONET / SDH lub specyficzne standardy branżowe.
Długości fal: w przypadku modułów wykorzystujących technologie multipleksu podziału fal (WDM),opcje dostosowywania mogą obejmować określone kanały długości fali lub kombinacje w celu obsługi określonych architektur sieciowych lub wymagań.
W zależności od wyposażenia sieciowego moduły nadajnika występują w różnych formach, takich jak SFP, SFP+, QSFP lub CFP.dostosowanie może obejmować wybór odpowiedniego czynnika kształtu dla zgodności.
Oferujemy kompleksowe wsparcie techniczne i usługi dla naszych produktów modułu nadajnika SFP.
Zapewniamy szczegółowe informacje o produktach, doradztwo techniczne i rozwiązania, aby pomóc klientom dokonać najlepszego wyboru dla ich wymagań.
Opakowanie i wysyłka modułu nadajnika SFP wymaga:
Wskaźnik referencyjnego arkusza danych Kod pliku: DS210006
