Moduł SFP Transceiver jest ekonomicznym, wydajnym nadajnikiem optycznym dla 10 km łączy SMF. Jest zgodny ze specyfikacją SFP Multi-Source Agreement (MSA).Moduł ten jest przeznaczony do zastosowań w portach typu Small Form-factor Pluggable (SFP)Moduł ten obsługuje podłączenie ciepłe i ma zakres temperatury od -40 °C do +85 °C.Ma również cyfrowy diagnostyczny interfejs monitorowania (DDMI), który pozwala użytkownikowi monitorować parametry nadajnika w czasie rzeczywistym, takie jak temperatura, napięcie, prąd laserowy, przesyłanie mocy optycznej i odbieranie mocy optycznej.Jest przeznaczony do zastosowań modułu nadajnika optycznego LR (Long Range).
Parametry | Wartość |
---|---|
Nazwa produktu | 1.25G GBE Dwukierunkowy nadajnik SFP |
Rodzaj złącza | Jednorazowy interfejs z łącznikiem LC |
Rodzaj włókna | SMF |
Długość fali | 1550nm/1310nm |
Odległość | 20 km |
Zgodne z przepisami | Zgodne ze specyfikacją MSA SFP |
Wskaźnik danych | Prędkość transmisji danych do 1,25 Gbps |
Zakres temperatury | -40°C ~+85°C |
DDMI | Tak, tak. |
Zasilanie | Jednostka zasilania 3.3V i interfejs logiczny TTL |
Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | |
Przekaźnik | |||||||
Długość fali środkowej | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Szerokość widma*NOte4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Średnia moc wyjściowa | PWYJEDNIE | -9 | -3 | dBm | |||
Wskaźnik wyginięcia | Wylotowe | 10 | dB | ||||
Średnia moc nadajnika OFF | PWłączony | -45 | dBm | ||||
Wyjście Oko optyczne | Zgodny z maską do oczu Telcordia GR-253-CORE i IEEE 802.3ah-2004 | ||||||
Odbiornik | |||||||
Długość fali środkowej | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
WrażliwośćNOte5 | PIN | - 22 | dBm | ||||
Przesyłka odbiornika | Przesyłka | -3 | dBm | ||||
Strata zwrotu optycznego | 12 | dB | |||||
Wpływ z tytułu strat | LOSA | -35 | dBm | ||||
Kwota ekspozycji | Zgubiony | -25 | dBm | ||||
LOS histereza | 0.5 | 4 | dB |

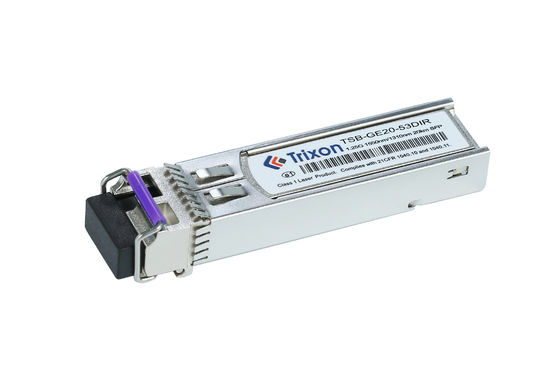

Transceiver TSB-GE20-53DIR jest odpowiedni dla sieci łączności optycznej, w których wystarczy prędkość transmisji danych 1,25 Gbps.
Funkcja BIDI (Bi-directional) umożliwia komunikację dwukierunkową za pośrednictwem jednego włókna, wykorzystując różne długości fal do przesyłania i odbierania sygnałów.Dzięki temu nadaje się do zastosowań, w których dostępna jest tylko jedna włókna, lub do efektywnych kosztowo wdrożeń.
Odległość transmisji wynosząca 20 kilometrów sprawia, że nadaje się do sieci łączności optycznej średniego zasięgu, takich jak sieci lokalne (LAN), sieci metropolitalne lub sieci kampusowe.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsSą to popularne technologie dostępu światłowodowego wykorzystywane do usług szerokopasmowych w środowiskach mieszkaniowych i biznesowych.
Szeroki zakres temperatur od -40°C do +85°C sprawia, że nadajnik nadaje się do wykorzystania w trudnych warunkach środowiskowych, takich jak środowiska zewnętrzne lub przemysłowe.
Prędkość transmisji danych: Moduły nadajnika mogą być dostosowywane do obsługi różnych prędkości transmisji danych w zależności od specyficznych wymagań sieci.lub wyższe prędkości danych.
Odległość transmisji: Odległość transmisji modułu nadajnika można dostosować do spełnienia specyficznych potrzeb sieci.lub odległości dalekiego zasięgu.
Długość fali: nadajniki mogą być dostosowywane do działania w określonych długościach fali, takich jak 850nm, 1310nm lub 1550nm, w zależności od infrastruktury i wymagań sieci.
Zakres temperatur: moduły nadajnika mogą być dostosowywane do pracy w określonych zakresach temperatur, aby zapewnić optymalną wydajność w różnych warunkach środowiskowych,takie jak rozszerzone zakresy temperatur lub specjalistyczne środowiska przemysłowe.
Interfejs z łącznikiem: Opcje dostosowania interfejsu z łącznikiem mogą obejmować różne typy, takie jak łączniki LC, SC lub MPO,w zależności od konkretnego wyposażenia sieciowego i wykorzystywanej infrastruktury okablowania.
Wsparcie protokołu: Odbiorniki mogą być dostosowywane do obsługi różnych protokołów i standardów, takich jak Ethernet, kanał światłowodowy, SONET / SDH lub specyficzne standardy branżowe.
Czynniki kształtu: Opcje dostosowywania mogą obejmować różne czynniki kształtu, w tym SFP, SFP+, QSFP lub CFP, aby zapewnić kompatybilność z używanym sprzętem sieciowym.
Dodatkowe funkcje: W zależności od specyficznych wymagań moduły nadajników mogą być dostosowywane z dodatkowymi funkcjami, takimi jak monitorowanie cyfrowe diagnostyki (DDM),który zapewnia możliwości monitorowania i diagnostyki w czasie rzeczywistym.
Zapewniamy wsparcie techniczne i usługi dla modułu nadajnika SFP.
Oferujemy obsługę klienta i wsparcie techniczne przez telefon, e-mail i czat online. Nasz zespół serwisowy jest dostępny, aby pomóc w każdym pytaniu lub problemie.
Nasze doświadczone techniki mogą udzielić pomocy w konfiguracji modułu,optymalizacja wydajności, i rozwiązywanie problemów z sprzętem lub oprogramowaniem.
Oferujemy kompleksową gwarancję na moduł nadajnika SFP. Nasze gwarancje obejmują części i pracę, a także zapewniają dostęp do naszych usług naprawy i wsparcia.
Moduł nadajnika SFP powinien być opakowany w statyczny opakowanie ochronne w celu zminimalizowania ryzyka uszkodzenia ESD (rozładowania elektrostatycznego).Każdy moduł powinien być indywidualnie opakowany z ochroną ESD, a opakowanie powinno być oznakowane numerem części i innymi odpowiednimi informacjami..
W przypadku wysyłki moduł nadajnika SFP powinien być wysyłany w solidnym pudełku z tektury z odpowiednim wypełnieniem i etykietowaniem.
Wskaźnik referencyjnego arkusza danych Kod pliku: DS100033
