Moduł SFP Transceiver jest ekonomicznym, wydajnym nadajnikiem optycznym dla 10 km łączy SMF. Jest zgodny ze specyfikacją SFP Multi-Source Agreement (MSA).Moduł ten jest przeznaczony do zastosowań w portach typu Small Form-factor Pluggable (SFP)Moduł ten obsługuje podłączenie ciepłe i ma zakres temperatur od -5°C do +70°C.Ma również cyfrowy diagnostyczny interfejs monitorowania (DDMI), który pozwala użytkownikowi monitorować parametry nadajnika w czasie rzeczywistym, takie jak temperatura, napięcie, prąd laserowy, przesyłanie mocy optycznej i odbieranie mocy optycznej.Jest przeznaczony do zastosowań modułu nadajnika optycznego LR (Long Range).
Parametry | Wartość |
---|---|
Nazwa produktu | 1.25G GBE Dwukierunkowy nadajnik SFP |
Rodzaj złącza | Jednorazowy interfejs z łącznikiem LC |
Rodzaj włókna | SMF |
Długość fali | 1550nm/1310nm |
Odległość | 20 km |
Zgodne z przepisami | Zgodne ze specyfikacją MSA SFP |
Wskaźnik danych | Prędkość transmisji danych do 1,25 Gbps |
Zakres temperatury | -5°C ~+70°C |
DDMI | Tak, tak. |
Zasilanie | Jednostka zasilania 3.3V i interfejs logiczny TTL |
(1310nm/1550nm,FP/DFBi PIN,20 tysięcy.m)
Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | |
Przekaźnik | |||||||
Długość fali środkowej | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Szerokość widma*NOte4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Średnia moc wyjściowa | PWYJEDNIE | -9 | -3 | dBm | |||
Wskaźnik wyginięcia | Wylotowe | 10 | dB | ||||
Średnia moc nadajnika OFF | PWłączony | -45 | dBm | ||||
Wyjście Oko optyczne | Zgodny z maską do oczu Telcordia GR-253-CORE i IEEE 802.3ah-2004 | ||||||
Odbiornik | |||||||
Długość fali środkowej | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
WrażliwośćNOte5 | PIN | - 22 | dBm | ||||
Przesyłka odbiornika | Przesyłka | -3 | dBm | ||||
Strata zwrotu optycznego | 12 | dB | |||||
Wpływ z tytułu strat | LOSA | -35 | dBm | ||||
Kwota ekspozycji | Zgubiony | -25 | dBm | ||||
LOS histereza | 0.5 | 4 | dB |

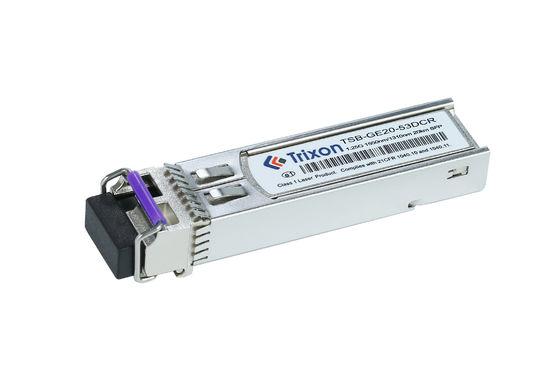

Moduł nadajnika Trixon TSB-GE20-53DCR 1.25G SFP został zaprojektowany w celu zapewnienia niezawodnej komunikacji danych przez 20 km światłowodu jednowarunkowego.Oferuje rozszerzony zakres temperatury od -5°C do +70°C i posiada DDMI dla poprawy wydajnościJest napędzany przez pojedyncze źródło zasilania 3,3 V i interfejs logiczny TTL. Interfejs jest pojedynczym złączem LC dla łatwego podłączenia.Moduł nadajnika 25G SFP jest idealnym rozwiązaniem dla potrzeb komunikacji danych i sieciZostał zaprojektowany w celu zapewnienia niezawodnej wydajności dla aplikacji wymagających szybkiego przesyłania danych na duże odległości.Ten wszechstronny moduł nadajnika ma niskie zużycie energii i jest bardzo kompatybilny z szerokim zakresem 1Moduł nadajnika SFP.25G. Moduł nadajnika SFP Trixon TSB-GE20-53DCR 1.25G jest idealnym wyborem dla potrzeb komunikacji danych i sieci.Oferuje rozległy zakres temperatur od -5°C do +70°C, DDMI, pojedyncze źródło zasilania 3,3 V i interfejs logiczny TTL oraz pojedynczy złącze LC do łatwego podłączenia.Ten niezawodny i wszechstronny moduł nadajnika jest wytwarzany w Chinach i zapewnia opłacalne rozwiązanie dla potrzeb komunikacji danych i sieci.
Dostosowanie długości fali: Ten nadajnik obsługuje jednostronną transmisję między długościami fali 1550 nm a 1310 nm.Można wybrać odpowiednią konfigurację długości fali w oparciu o specyficzne potrzeby sieci.
Odległość transmisji: Transceiver ten jest zaprojektowany do światła jednowarunkowego (SMF) o maksymalnej odległości transmisji 20 km.można skontaktować się z dostawcą lub producentem, aby sprawdzić, czy dostępne są inne wersje lub opcje.
Zakres temperatury pracy: Standardowy nadajnik TSB-GE20-53DCR działa w zakresie temperatur od -5°C do +70°C.możesz zapytać swojego dostawcę lub producenta, czy istnieją wersje dostosowywalne do warunków niższej lub wyższej temperatury.
Typ złącza światłowodowego: Transceiver ten wykorzystuje standardowy złącze światłowodowe, zwykle typu LC (Lucent Connector).można omówić z dostawcą lub producentem, czy istnieją dostosowalne wersje dostępne dla konkretnego typu złącza.
Zapewniamy wsparcie techniczne i usługi dla modułu nadajnika SFP.
Oferujemy obsługę klienta i wsparcie techniczne przez telefon, e-mail i czat online. Nasz zespół serwisowy jest dostępny, aby pomóc w każdym pytaniu lub problemie.
Nasze doświadczone techniki mogą udzielić pomocy w konfiguracji modułu,optymalizacja wydajności, i rozwiązywanie problemów z sprzętem lub oprogramowaniem.
Oferujemy kompleksową gwarancję na moduł nadajnika SFP. Nasze gwarancje obejmują części i pracę, a także zapewniają dostęp do naszych usług naprawy i wsparcia.
Moduł nadajnika SFP powinien być opakowany w statyczny opakowanie ochronne w celu zminimalizowania ryzyka uszkodzenia ESD (rozładowania elektrostatycznego).Każdy moduł powinien być indywidualnie opakowany z ochroną ESD, a opakowanie powinno być oznakowane numerem części i innymi odpowiednimi informacjami..
W przypadku wysyłki moduł nadajnika SFP powinien być wysyłany w solidnym pudełku z tektury z odpowiednim wypełnieniem i etykietowaniem.
Wskaźnik referencyjnego arkusza danych Kod pliku: DS100033
