Moduł SFP Transceiver jest ekonomicznym, wydajnym nadajnikiem optycznym dla 10 km łączy SMF. Jest zgodny ze specyfikacją SFP Multi-Source Agreement (MSA).Moduł ten jest przeznaczony do zastosowań w portach typu Small Form-factor Pluggable (SFP)Moduł ten obsługuje podłączenie ciepłe i ma zakres temperatur od -5°C do +70°C.Ma również cyfrowy diagnostyczny interfejs monitorowania (DDMI), który pozwala użytkownikowi monitorować parametry nadajnika w czasie rzeczywistym, takie jak temperatura, napięcie, prąd laserowy, przesyłanie mocy optycznej i odbieranie mocy optycznej.Jest przeznaczony do zastosowań modułu nadajnika optycznego LR (Long Range).
Parametry | Wartość |
---|---|
Nazwa produktu | 1.25G GBE Dwukierunkowy nadajnik SFP |
Rodzaj złącza | Jednorazowy interfejs z łącznikiem LC |
Rodzaj włókna | SMF |
Długość fali | 1310nm/1550nm |
Odległość | 20 km |
Zgodne z przepisami | Zgodne ze specyfikacją MSA SFP |
Wskaźnik danych | Prędkość transmisji danych do 1,25 Gbps |
Zakres temperatury | -5°C ~+70°C |
DDMI | Tak, tak. |
Zasilanie | Jednostka zasilania 3.3V i interfejs logiczny TTL |
Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | |
Przekaźnik | |||||||
Długość fali środkowej | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Szerokość widma*NOte4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Średnia moc wyjściowa | PWYJEDNIE | -9 | -3 | dBm | |||
Wskaźnik wyginięcia | Wylotowe | 10 | dB | ||||
Średnia moc nadajnika OFF | PWłączony | -45 | dBm | ||||
Wyjście Oko optyczne | Zgodny z maską do oczu Telcordia GR-253-CORE i IEEE 802.3ah-2004 | ||||||
Odbiornik | |||||||
Długość fali środkowej | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
WrażliwośćNOte5 | PIN | - 22 | dBm | ||||
Przesyłka odbiornika | Przesyłka | -3 | dBm | ||||
Strata zwrotu optycznego | 12 | dB | |||||
Wpływ z tytułu strat | LOSA | -35 | dBm | ||||
Kwota ekspozycji | Zgubiony | -25 | dBm | ||||
LOS histereza | 0.5 | 4 | dB |

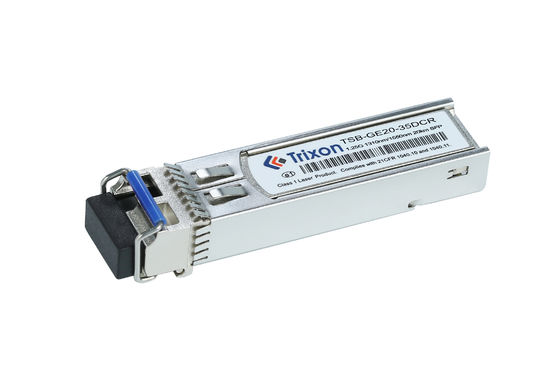

Moduł nadajnika Trixon TSB-GE20-35DCR 1.25G SFP został zaprojektowany w celu zapewnienia niezawodnej komunikacji danych przez 20 km światłowodu jednowarunkowego.Oferuje rozszerzony zakres temperatury od -5°C do +70°C i posiada DDMI dla poprawy wydajnościJest napędzany przez pojedyncze źródło zasilania 3.3V i interfejs logiczny TTL. Interfejs jest pojedynczym złączem LC dla łatwego podłączenia.Moduł nadajnika 25G SFP jest idealnym rozwiązaniem dla potrzeb komunikacji danych i sieciZostał zaprojektowany w celu zapewnienia niezawodnej wydajności dla aplikacji wymagających szybkiego przesyłania danych na duże odległości.Ten wszechstronny moduł nadajnika ma niskie zużycie energii i jest bardzo kompatybilny z szerokim zakresem 1Moduł nadajnika SFP.25G. Moduł nadajnika SFP 1.25G Trixon TSB-GE20-35DCR jest idealnym wyborem dla potrzeb komunikacji danych i sieci.Oferuje rozległy zakres temperatur od -5°C do +70°C, DDMI, pojedyncze źródło zasilania 3,3 V i interfejs logiczny TTL oraz pojedynczy złącze LC do łatwego podłączenia.Ten niezawodny i wszechstronny moduł nadajnika jest wytwarzany w Chinach i zapewnia opłacalne rozwiązanie dla potrzeb komunikacji danych i sieci.
Personalizacja długości fali: nadajnik jest skonfigurowany dla konkretnej kombinacji długości fali 1310 nm i 1550 nm do transmisji dwukierunkowej.należy skonsultować się z producentem lub sprzedawcą w celu zapoznania się z możliwymi opcjami dostosowania.
Odległość transmisji: nadajnik TSB-GE20-35DCR jest zaprojektowany do maksymalnej odległości transmisji 20 km.Należy sprawdzić u producenta lub sprzedawcy, czy oferuje on dostosowane wersje lub alternatywne opcje, aby spełnić swoje wymagania.
Rozszerzony zakres temperatur: standardowy zakres temperatury pracy nadajnika wynosi od -5°C do +70°C.można zapytać o dostępność dostosowanych wersji, które mogą działać w warunkach niższych lub wyższych temperatur.
Typ łącznika światłowodowego: nadajnik wykorzystuje zazwyczaj standardowe łączniki światłowodowe, takie jak LC (Lucent Connector).możesz omówić z producentem lub sprzedawcą, czy dostępne są dostosowane wersje dostosowane do konkretnego typu złącza.
Zapewniamy wsparcie techniczne i usługi dla modułu nadajnika SFP.
Oferujemy obsługę klienta i wsparcie techniczne przez telefon, e-mail i czat online. Nasz zespół serwisowy jest dostępny, aby pomóc w każdym pytaniu lub problemie.
Nasze doświadczone techniki mogą udzielić pomocy w konfiguracji modułu,optymalizacja wydajności, i rozwiązywanie problemów z sprzętem lub oprogramowaniem.
Oferujemy kompleksową gwarancję na moduł nadajnika SFP. Nasze gwarancje obejmują części i pracę, a także zapewniają dostęp do naszych usług naprawy i wsparcia.
Moduł nadajnika SFP powinien być opakowany w statyczny opakowanie ochronne w celu zminimalizowania ryzyka uszkodzenia ESD (rozładowania elektrostatycznego).Każdy moduł powinien być indywidualnie opakowany z ochroną ESD, a opakowanie powinno być oznakowane numerem części i innymi odpowiednimi informacjami..
W przypadku wysyłki moduł nadajnika SFP powinien być wysyłany w solidnym pudełku z tektury z odpowiednim wypełnieniem i etykietowaniem.
Wskaźnik referencyjnego arkusza danych Kod pliku: DS100033
