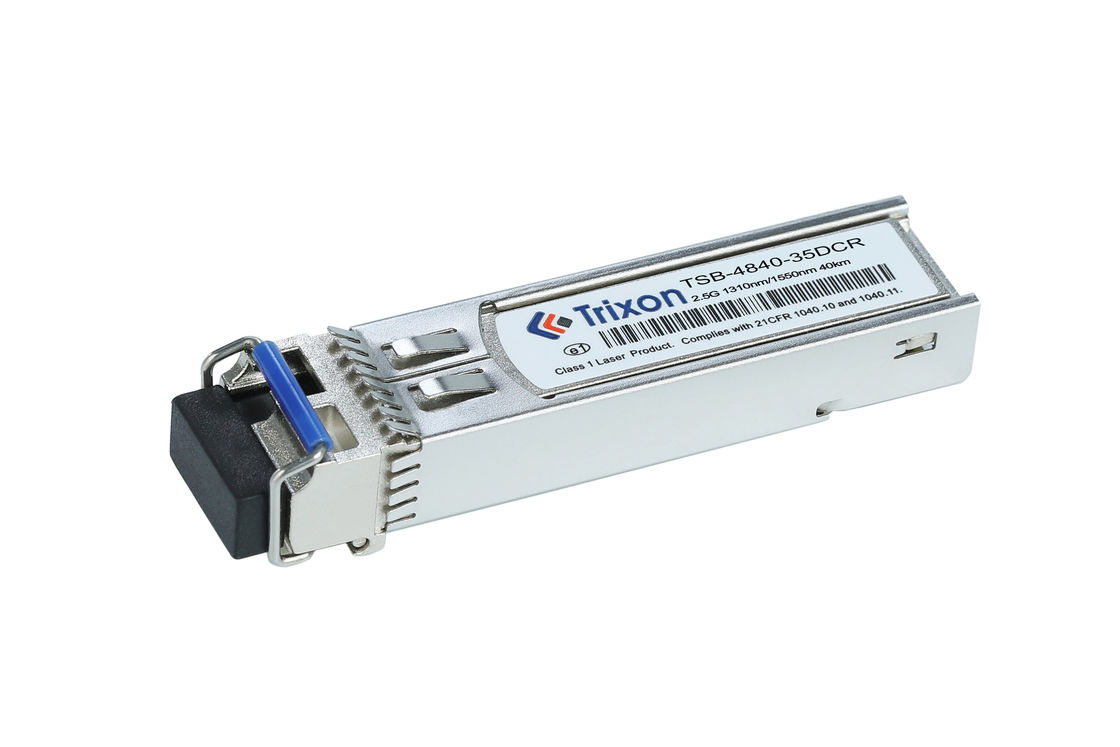

TSB-4840-35DCR 2,5 Gbps Dwukierunkowy nadajnik SFP OC-48/STM-16 40km 1310nm/1550nm -5°C ~+70°C
OC-48/STM-16 Dwukierunkowy nadajnik SFP to wysokiej wydajności, ekonomiczny moduł do systemów komunikacji światłowodowej.Moduł ten obsługuje pojedynczy interfejs z łącznikiem LC i prędkość transmisji danych do 2Jest zgodny ze standardem SFP MSA i RoHS.
Moduł nadajnika SFP został zaprojektowany do użytku z włóknami jednowarunkowymi (SMF) o długości fali 1310nm/1550nm. Jest odpowiedni do zastosowań takich jak dostęp optyczny,dostęp do obszarów metropolitalnych i połączenia między budynkamiOferuje niskie zużycie energii, niskie koszty i wysoką niezawodność oraz jest zgodny z Small Form-factor Pluggable Multi-Sourcing Agreement (MSA).
Ten moduł nadajnika jest idealny do zastosowań, które wymagają wysokiej wydajności, niskich kosztów nadajnika optycznego z zaawansowanymi funkcjami.Wspiera pracę w pełnym duplexie i jest zaprojektowany tak, aby spełniać i przekraczać wymagania norm LR i LCModuł ten jest kompatybilny z szeroką gamą systemów optycznych i zapewnia wysokie prędkości transmisji danych przy doskonałej wydajności.
OC-48/STM-16 Bi-Directional SFP Transceiver zapewnia idealne rozwiązanie dla szybkich, niskich kosztów potrzeb komunikacji optycznej.niskokosztowy nadajnik optyczny z zaawansowanymi funkcjamiDzięki wysokiej szybkości transmisji danych, niskim zużyciu energii i solidnej konstrukcji urządzenie jest idealnym wyborem dla różnych zastosowań.
Atrybut | Wartość |
---|---|
Nazwa produktu | OC-48/STM-16 Dwukierunkowy nadajnik SFP |
Wskaźnik danych | Do 2,5 Gbps |
Odległość | 40 km |
Zasilanie | Jednostka zasilania 3.3V i interfejs logiczny TTL |
Rodzaj włókna | SMF |
Długość fali | 1310nm/1550nm |
DDMI | Tak, tak. |
Rodzaj złącza | Jednorazowy interfejs z łącznikiem LC |
Zakres temperatury | -5°C ~+70°C |
Włączające | Gotowy do wtykania |
(1310nm/1550nm,DFBi PIN,40K.m)
Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | ||
Przekaźnik | ||||||||
Długość fali środkowej | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
Szerokość widma*NOte4 | ∆λ | 1 | nm | DFB-LD | ||||
Średnia moc wyjściowa | PWYJEDNIE | -2 | +3 | dBm | ||||
Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | |||||
Średnia moc nadajnika OFF | PWłączony | -45 | dBm | |||||
Wyjście Oko optyczne | Kompatybilny z ITU-T G.957 | |||||||
Odbiornik | ||||||||
Długość fali środkowej | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
WrażliwośćNOte5 | PIN | -20 | dBm | 1310nmTX/1550nmRX | ||||
-27 | dBm | 1550nmTX/1310nmRX | ||||||
Przesyłka odbiornika | Przesyłka | -9 | dBm | |||||
Strata zwrotu optycznego | 12 | dB | ||||||
Wpływ z tytułu strat | LOSA | - 42 | dBm | |||||
Kwota ekspozycji | Zgubiony | - 28 | dBm | |||||
LOS histereza | 0.5 | 4 | dB |
Uwaga4: VSCEL LD i FP LD mierzonej szerokości widma RMS, DFB LD mierzonej szerokości widma 20 dB.
Uwaga5: Minimalna średnia moc optyczna zmierzona przy BER mniejszym niż 1E-10@patron wynosi PRBS27-1@ER=10dB.
sieci telekomunikacyjne: moduł może być stosowany w sieciach telekomunikacyjnych w celu wspierania szybkiego przesyłu danych w częstotliwościach OC-48/STM-16,umożliwiające niezawodną komunikację na odległości do 40 km.
Sieci obszarów metropolitalnych (MAN): Można je wdrożyć w MAN w celu połączenia różnych węzłów sieciowych w mieście lub obszarze metropolitalnym, zapewniając efektywny transfer danych i łączność sieciową.
Włókno do domu (FTTH): Moduł może być wykorzystywany w wdrożeniach FTTH do dostarczania usług szerokopasmowych wysokiej prędkości do pomieszczeń mieszkalnych i biznesowych,umożliwiające niezawodne i szerokoopasmowe połączenia.
Centrum danych: Można go używać w centrach danych do tworzenia połączeń między urządzeniami sieciowymi, takimi jak przełączniki, routery i serwery, wspierając efektywny transfer danych w obiekcie.
Sieci przedsiębiorstw: moduł może być stosowany w sieciach korporacyjnych w celu ustanowienia niezawodnych i szerokoopasmowych połączeń między różnymi biurami lub budynkami,ułatwianie efektywnej komunikacji i przekazywania danych.
Usługodawcy usług internetowych (ISP): Usługodawcy mogą korzystać z niego w celu zapewnienia swoim klientom szybkiego połączenia internetowego, wspierając dostarczanie usług szerokopasmowych na duże odległości.
Wireless Backhaul: moduł może być wykorzystywany w bezprzewodowych aplikacjach backhaul, gdzie umożliwia przesyłanie danych między stacjami bazowymi sieci komórkowej a podstawową siecią,wspieranie rozbudowy i poprawy sieci łączności bezprzewodowej.
Konfiguracja długości fali: Jeśli potrzebujesz innych konfiguracji długości fali niż standardowa 1310nm/1550nm, możesz omówić swoje wymagania dotyczące długości fali z producentem.Mogą zaoferować opcje dostosowania do potrzebnych długości fal.
Odległość: standardowy moduł TSB-4840-35DCR ma zdolność odległości 40 km. Jeśli potrzebujesz dłuższej lub krótszej odległości transmisji,możesz omówić swoje wymagania z producentem, aby zbadać dostępność dostosowanych opcji.
Zakres temperatur: Jeśli standardowy zakres temperatur od -5°C do +70°C nie odpowiada otoczeniu eksploatacyjnemu,można zapytać o możliwość dostosowania zakresu temperatury do konkretnych warunków.
Typ złącza: moduł może być wyposażony w określony typ złącza (np. LC, SC).można omówić możliwość dostosowania z producentem.
Budżet zasilania: Jeśli masz określone wymagania dotyczące budżetu zasilania dla sieci, możesz omówić to z producentem, aby ustalić, czy moduł może być dostosowany do tych wymagań.
Kompatybilność: Jeśli masz problemy z kompatybilnością z istniejącym sprzętem lub zestawem sieci,możesz omówić z producentem, aby upewnić się, że dostosowany moduł będzie kompatybilny z Twoim środowiskiem.
Oferujemy wsparcie techniczne i obsługę dla naszego modułu nadajnika SFP. Nasz przyjazny i kompetentny personel jest dostępny, aby pomóc Ci w każdym pytaniu lub problemie, jaki możesz mieć w sprawie naszego produktu.
Jesteśmy dumni, że zapewniamy naszym klientom najlepsze doświadczenie i jakość usług.Proszę, nie wahaj się skontaktować z nami.!
Opakowanie i wysyłka modułu nadajnika SFP
Moduł SFP Transciver jest pakowany w pudełko z wewnętrzną poduszką odporną na wstrząsy.Następnie pudełko umieszcza się w większym pudełku przesyłowym z wystarczającą ilością amortyzacji, aby chronić produkt podczas transportuSkrzynka jest mocno zamknięta i oznaczona adresem przeznaczenia i informacjami kontaktowymi.
Kod pliku: DS100040
