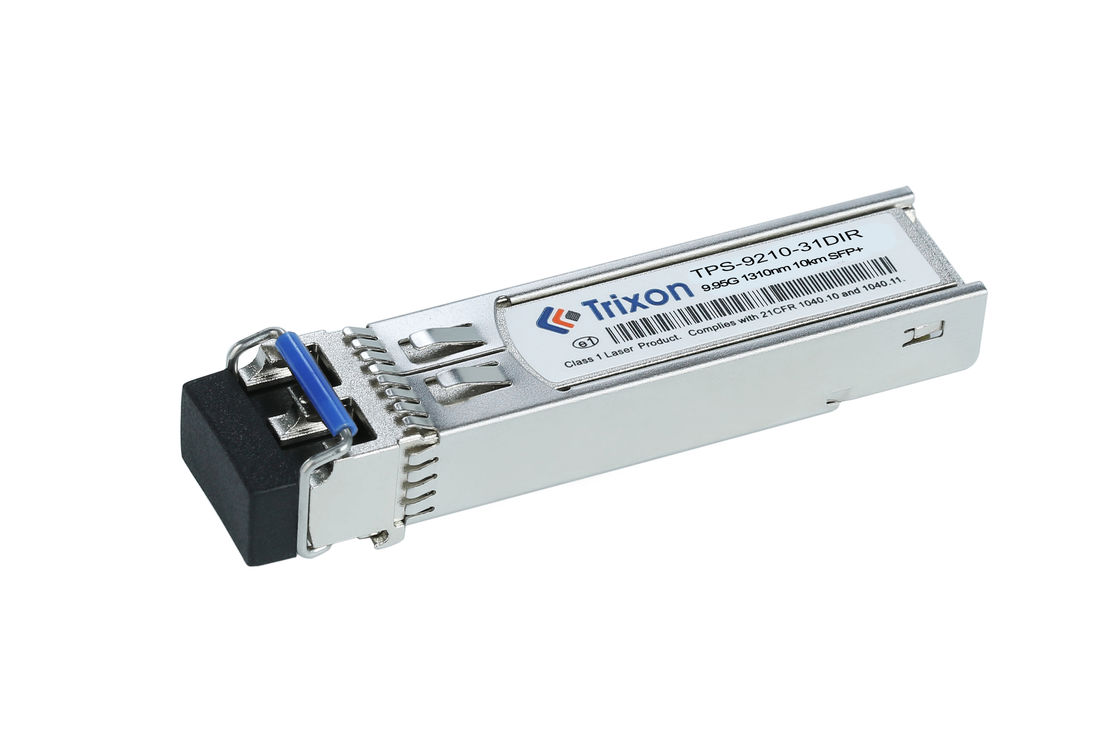

Moduł nadajnika OC192/STM64 SFP+ to moduł nadajnika typu Small Form-Factor Pluggable Plus, który został zaprojektowany do użytku z włóknem jednowarunkowym (SMF).Wyposażony jest w Duplex LC Connector Interface i jest zdolny do przesyłania do 10 km.Moduł ten zapewnia doskonałą wydajność w szerokim zakresie temperatur (-5°C~+70°C). Jest idealnym rozwiązaniem dla szybkiej transmisji danych w sieciach OC192/STM64.
| Parametry | Wartość |
|---|---|
| Wskaźnik danych | 9.95Gbps |
| Długość fali | 1310 nm-DFB |
| Odległość | 10 km |
| Interfejs optyczny | Interfejs łącznika LC dupleks |
| DDM/DOM | - Tak, proszę. |
| Zgodne z przepisami | Zgodne ze specyfikacją MSA SFP |
| Zakres temperatury | -5°C~+70°C |
| Rodzaj włókna | SMF |
| Nazwa produktu | Moduł nadajnika OC192/STM64 SFP+ |
Specyfikacje charakterystyki Optyczne
(1310nm DFB i PIN, 10km),OC-192 SR-1/STM I-64.1)
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka |
| Przekaźnik | |||||
| Długość fali środkowej | λc | 1270 | 1310 | 1355 | nm |
|
Tryb boczny |
SMSR | 30 | - | - | dB |
| Szerokość widma (-20dB) | Δλ | - | - | 1 | nm |
| Średnia moc wyjściowa*uwaga9 | Pout | -6 | - | -1 | dBm |
| Wskaźnik wyginięcia | Wylotowe | 6 | - | - | dB |
| Średnia moc nadajnika OFF | Wypływ | - | - | - 30 | dBm |
| Kary za rozproszenie nadajnika | TDP | - | - | 2 | dB |
| Tolerancja strat zwrotu optycznego | ORLT | - | - | 12 | dB |
| Wyjście Oko optyczne | Zgodne z OC192/STM64 | ||||
| Odbiornik | |||||
| Długość fali środkowej | λc | 1260 | - | 1610 | nm |
| Wrażliwość odbiorcy*uwaga10 | SEN | - | - | - Trzynaście.5 | dBm |
| Przesyłka odbiornika | Pmax | -1 | - | - | dBm |
| Kwota ekspozycji | Zgubiony | - | - | -14 | dBm |
| Wpływ z tytułu strat | LOSA | -25 | - | - | dBm |
| LOS histereza | Zgubienie | 0.5 | - | 4 | dB |
Uwaga5: Wyjście jest połączone z 9/125um SMF. Typowa wartość wynosi -2dBm.
Uwaga6: mierzone PRBS 231-1 wzór testowy @9,95 Gbps, BER≤10-12.
Sieci przemysłowe: Moduł TPS-9210-31DIR jest odpowiedni do zastosowań sieci przemysłowych, które wymagają niezawodnej i szybkiej transmisji danych w trudnych warunkach.Może być używany do łączenia urządzeń przemysłowych, maszyn lub czujników na krótkich odległościach w obiektach przemysłowych.
Przemysł naftowy i gazowy: moduł może być wykorzystywany w przemyśle naftowym i gazowym do komunikacji i transmisji danych w odległych miejscach wiercenia, rafineriach lub rurociągach.Jego zdolność do pracy w szerokim zakresie temperatur i wytrzymania trudnych warunków sprawia, że nadaje się do tych wymagających warunków.
Systemy transportowe i kolejowe: moduł TPS-9210-31DIR może być wdrażany w systemach transportowych i kolejowych w celu wspierania komunikacji i sygnalizacji dużych prędkości między różnymi komponentami,takie jak systemy sterowaniaJego wytrzymała konstrukcja i szeroki zakres temperatur sprawiają, że nadaje się do użytku na torach kolejowych, pociągach lub infrastrukturze transportu na zewnątrz.
Podstawy i urządzenia energetyczne: moduł może być stosowany w podstawach i urządzeniach energetycznych do komunikacji i przesyłania danych między systemami sterowania, licznikami lub urządzeniami monitorującymi.Jego zdolność do wytrzymania ekstremalnych temperatur i trudnych warunków sprawia, że nadaje się do stosowania w środowiskach dystrybucji energii.
Aplikacje wojskowe i obronne: Moduł TPS-9210-31DIR może być stosowany w zastosowaniach wojskowych i obronnych, w których kluczowa jest niezawodna i bezpieczna transmisja danych.Może być używany w systemach komunikacji, sprzętu nadzoru lub pojazdów wojskowych w celu zapewnienia solidnej łączności w trudnych środowiskach.
Surowe środowiska przemysłowe: moduł nadaje się do każdego środowiska przemysłowego, w którym występują ekstremalne temperatury, wilgotność lub wibracje.operacje wydobywcze, lub urządzeń chemicznych umożliwiających szybkie przesyłanie danych i łączność.
Zakres temperatur: standardowy zakres temperatur dla modułu TPS-9210-31DIR wynosi od -40°C do +85°C, odpowiedni dla środowisk przemysłowych.Jeżeli wymagany jest inny zakres temperatury, aby odpowiadał konkretnemu środowisku pracyW przypadku, gdy istnieją różne warunki temperatury, można omówić swoje wymagania z producentem, który może zaoferować opcje dostosowania do szerszego lub węższego zakresu temperatur.
Typ złącza: moduł może być wyposażony w określony typ złącza, taki jak LC lub SC.można omówić możliwość dostosowania typu złącza z producentem.
Kompatybilność: Jeśli masz problemy z kompatybilnością z istniejącym sprzętem lub zestawem sieci,możesz omówić z producentem, aby upewnić się, że dostosowany moduł będzie kompatybilny z Twoim środowiskiemMoże to obejmować dostosowanie parametrów lub konfiguracji w celu zapewnienia płynnej integracji.
Budżet zasilania: Jeśli masz określone wymagania dotyczące budżetu zasilania dla sieci, możesz omówić to z producentem, aby ustalić, czy moduł może być dostosowany do tych wymagań.Może to obejmować regulację zużycia energii lub czułości modułu.
Etykietowanie i znakowanie: Jeśli potrzebujesz określonego etykietowania lub znakowania na modułach, takich jak niestandardowe logo lub numery seryjne, możesz omówić te opcje dostosowywania z producentem.Mogą spełnić Twoje wymagania dotyczące marki..
Badania i certyfikacja: jeżeli wymagane są dodatkowe badania lub certyfikacja modułu w celu spełnienia określonych norm przemysłowych lub wymogów zgodności,można omówić te potrzeby dostosowania z producentemMogą być w stanie zapewnić dostosowane procesy testowania lub certyfikacji.
Nasz zespół ekspertów zapewnia wsparcie techniczne i usługi dla modułów nadajnika SFP+.od instalacji i debugowania po rozwiązywanie problemów i konserwację.
Możemy udzielić wskazówek dotyczących najlepszego wykorzystania modułu, a także porady na temat produktu najlepiej dopasowanego do Państwa potrzeb.Nasz zespół może również udzielić pomocy w zrozumieniu złożoności produktu i doradzić w zakresie najbardziej opłacalnych rozwiązań.
Ponadto możemy pomóc w rozwiązywaniu wszelkich problemów, które mogą wystąpić podczas korzystania z modułu.Nasz zespół dąży do zapewnienia najlepszej obsługi klienta, aby zapewnić płynną i skuteczną pracę modułu..
Zapewniamy również kompleksowe wsparcie dla produktu, od początkowego zakupu do ewentualnej modernizacji lub wymiany.Staramy się zapewnić rozwiązanie, które spełnia Twoje potrzeby i oferuje najlepszą jakość dla pieniędzy.
Moduł nadajnika SFP+ jest pakowany w torebkę ESD i wysyłany w kartonowym pudełku w celu zapewnienia bezpiecznej dostawy.
Wskaźnik referencyjnego arkusza danych Kod pliku: DS090016
