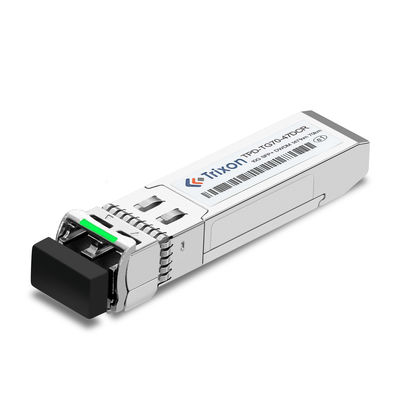

TPD-TG70-XXDCR 10G SFP+ DWDM 70km dla wszystkich długości fal pasma C
Nasz moduł nadajnika 10G SFP+ DWDM to moduł nadajnika typu Small Form-Factor Pluggable Plus oferujący 25dB budżetu łącza i odległość do 70 km.Jest dostępny we wszystkich długościach fali pasma C na sieci ITU DWDM 100GHz, i z funkcją DDM/DOM.
Moduł nadajnika DWDM 10G SFP+ został zaprojektowany zgodnie z umową Multi-Source Agreement (MSA).Ten moduł nadajnika jest szeroko stosowany w aplikacjach w centrach danych, sieci metra i sieci warstwy dostępu.
| Nazwa produktu | Moduł nadajnika DWDM 10G SFP+ |
|---|---|
| Interfejs optyczny | Interfejs łącznika LC dupleks |
| Długość fali | Dostępne we wszystkich długościach fali pasma C na sieci DWDM 100 GHz ITU |
| Odległość | Do 70 km |
| DDM/DOM | - Tak, proszę. |
| Wskaźnik danych | 100,3 Gb/s |
| Zakres temperatury | 0°C ~+70°C |
| Łącz budżet | 25 dB |
| Laserowe | Chłodzony 1550nm DWDM EML Laser |
| Rodzaj włókna | SMF |
| (XX)Wartość | Kanał |
Częstotliwość (THz) |
Długość fali (nm) |
(XX)Wartość | Kanał |
Częstotliwość (THz) |
Długość fali (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,25dB Budżet energii)
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | |
| Przekaźnik | |||||||
| Długość fali środkowej | λc | 1527.99 | XX | 1567.13 | nm | XX:Uwaga1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Średnia moc wyjściowa | PWYJEDNIE | 1 | 5 | dBm | |||
| Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | ||||
| Współczynnik tłumienia w trybie bocznym | SMSR | 30 | dB | ||||
| Średnia moc nadajnika OFF | PWłączony | - 30 | dBm | ||||
| Zużycie energii | 1.8 | W | |||||
| Wyjście Oko optyczne | Zgodne z normą IEEE 802.3ae | ||||||
| Odbiornik | |||||||
| WrażliwośćNOte4 | PAPD | -24 | dBm | bez włókien | |||
| WrażliwośćNOte5 | PAPD | - 22 | dBm | z włókna | |||
| Przesyłka odbiornika | Przesyłka | -7 | dBm | ||||
| Wpływ z tytułu strat | LOSA | -35 | dBm | ||||
| Kwota ekspozycji | Zgubiony | -25 | dBm | ||||
| LOS histereza | 0.5 | 4 | dB | ||||
| Odblaskowość odbiornika | -27 | dB | |||||
Uwaga4: Minimalna średnia moc optyczna zmierzona przy BER mniejszej niż 1E-12@wzór jest PRBS231-1@ER=9dB.
Uwaga5: pętla wykorzystująca światłowód 70 km (SMF-28)@6.125Gbps~10.3125Gbps
Uwaga6: Odbiornik APD, PRBS 2^31-1, BER 10^-12
W sprawieModuł nadajnika TPD-TG70-XXDCR 10G SFP+ DWDMumożliwia wygodne i opłacalne rozwiązanie łączenia portów 10GbE na odległoścido 70 kmTo jest...Moduł nadajnika z małym czynnikiem kształtuwspieraprędkość transmisji danych 10,3 Gb/si jest wyposażony wochłodzony 1550nm DWDM laser EMLWspiera również cyfrowe monitorowanie diagnostyczne (DDM/DOM), które pomaga zapewnić dokładne i niezawodne operacje sieci 10GbE.Ten produkt jest idealny do zastosowań takich jak centra danych, telekomunikacji i sieci przedsiębiorstw.
Wybór długości fali: Technologia DWDM umożliwia wykorzystanie wielu długości fal w spektrum pasma C (zwykle od 1525 nm do 1565 nm) do komunikacji optycznej.Jeśli masz szczególne wymagania dotyczące długości fali w pasmie CW przypadku, gdy użytkownik nie ma możliwości dostosowania długości fali do potrzeb producenta, może zaproponować opcje dostosowania do jego potrzeb.
Odległość: standardowy moduł TPD-TG70-XXDCR ma zdolność odległości 70 km. Jeśli potrzebujesz dłuższej lub krótszej odległości transmisji,możesz omówić swoje wymagania z producentem, aby zbadać dostępność dostosowanych opcji.
Zakres temperatury: jeżeli standardowy zakres temperatur od 0°C do +70°C nie odpowiada środowisku pracy,można zapytać o możliwość dostosowania zakresu temperatury do konkretnych warunków.
Typ złącza: moduł może być wyposażony w określony typ złącza (np. LC, SC).można omówić możliwość dostosowania z producentem.
Budżet zasilania: Jeśli masz określone wymagania dotyczące budżetu zasilania dla sieci, możesz omówić to z producentem, aby ustalić, czy moduł może być dostosowany do tych wymagań.
Kompatybilność: Jeśli masz problemy z kompatybilnością z istniejącym sprzętem lub zestawem sieci,możesz omówić z producentem, aby upewnić się, że dostosowany moduł będzie kompatybilny z Twoim środowiskiem.
Oferujemy wsparcie techniczne i serwis dla modułu nadajnika SFP +. Nasze usługi obejmują:
Zapewniamy najwyższą jakość obsługi. Nasz zespół doświadczonych techników jest do Państwa dyspozycji, aby pomóc w rozwiązaniu wszelkich problemów.
Jeśli masz jakiekolwiek pytania lub obawy, nie wahaj się z nami skontaktować.
Moduł nadajnika SFP+ zostanie zapakowany w pudełko z materiałami amortyzującymi, aby zapobiec uszkodzeniu podczas transportu.Przesyłka odbędzie się drogą lotniczą, który jest najszybszą metodą transportu.
Wskaźnik referencyjnego arkusza danych Kod pliku: DS090042
