Moduł nadajnika CWDM 10G SFP+ jest zgodny z SFF-8431 i SFF-8432, oferując 24 dB budżetu zasilania (DML) i 14,5 dB budżetu zasilania (EML).Ma maksymalne zużycie energii 1W dla DML i 2W dla EMLModuł zapewnia również funkcje cyfrowego monitorowania diagnostycznego (DDM) i cyfrowego monitorowania optycznego (DOM),tworzenie niezawodnego i opłacalnego rozwiązania dla zastosowań sieci optycznych dużych prędkości.
Moduł nadajnika SFP+ został zaprojektowany w celu zapewnienia szybkiego, niedrogiego rozwiązania dla zastosowań sieci światłowodowych o szybkości 10 Gbps.Moduł jest w stanie dostarczać prędkość danych do 10Gbps za pomocą jedno- i wielo-trybów światłowodowychJest to idealne rozwiązanie dla aplikacji Ethernet i Fibre Channel o wysokiej prędkości 10 Gbps.
Moduł nadajnika CWDM 10G SFP+ jest niezawodnym i opłacalnym rozwiązaniem dla zastosowań sieci optycznych dużych prędkości.Został zaprojektowany w celu zapewnienia lepszej wydajności i niezawodności w ekonomicznym pakiecie, co czyni go idealnym wyborem dla zastosowań sieci światłowodowych o prędkości 10 Gbps.
| Atrybut | Wartość |
|---|---|
| Wskaźnik danych | 100,3 Gb/s |
| Budżet energetyczny (dB) | 24dB ((DML) 14,5dB (EML) |
| DDM/DOM | - Tak, proszę. |
| Zakres temperatury | 0°C ~+70°C |
| Interfejs optyczny | Interfejs łącznika LC dupleks |
| Rodzaj włókna | SMF |
| Pakiet | Pakiet SFP+ MSA podłączalny na gorąco |
| Zgodne z przepisami | Zgodne z SFF-8431 i SFF-8432 |
| Odległość | 40 km |
| Laserowe | CWDM DFB 1271~1451nm CWDM EML 1471~1571nm |
10.3Gbps 40 kmDML(1271-1451) Władza Budżet24dB
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | ||
| Przekaźnik | ||||||||
| Długość fali środkowej | λc | XX-6.5 | XX | XX + 6.5 | nm | XX:Uwaga 6 | ||
| Szerokość widma*NOte3 | ∆λ | 1 | nm | |||||
| Średnia moc wyjściowa | PWYJEDNIE | 2 | 7 | dBm | ||||
| Wskaźnik wyginięcia | Wylotowe | 3.5 | dB | |||||
| Współczynnik tłumienia w trybie bocznym | SMSR | 30 | dB | |||||
| Średnia moc nadajnika OFF | PWłączony | - 30 | dBm | |||||
|
Przekaźnik i dyspersja Kary |
TDP | 3.5 | dB | |||||
| Tolerancja strat zwrotu optycznego | ORLT | 12 | dB | |||||
| Względna intensywność hałasu | RIN | -128 | dB/Hz | |||||
| Wyjście Oko optyczne | Zgodne z normą IEEE 802.3ae | |||||||
| Odbiornik | ||||||||
| Długość fali środkowej | λc | 1260 | 1620 | nm | ||||
| WrażliwośćNOte4 | APD | - 22 | dBm | |||||
| Przesyłka odbiornika | Przesyłka | -7 | dBm | Uwaga4 | ||||
| Odblaskowość odbiornika | -12 | dB | ||||||
| Wpływ z tytułu strat | LOSA | -35 | dBm | |||||
| Kwota ekspozycji | Zgubiony | -24 | dBm | |||||
| LOS histereza | 0.5 | 4 | dB | |||||
10.3Gbps 40 kmEML(1471-1611) Władza Budżet14.5dB
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | ||
| Przekaźnik | ||||||||
| Długość fali środkowej | λc | XX-6.5 | XX | XX + 6.5 | nm | XX:Uwaga7 | ||
| Szerokość widma*NOte3 | ∆λ | 1 | nm | |||||
| Średnia moc wyjściowa | PWYJEDNIE | -1 | 5 | dBm | ||||
| Wskaźnik wyginięcia | Wylotowe | 6 | dB | |||||
| Współczynnik tłumienia w trybie bocznym | SMSR | 30 | dB | |||||
| Średnia moc nadajnika OFF | PWłączony | - 30 | dBm | |||||
|
Przekaźnik i dyspersja Kary |
TDP | 3 | dB | |||||
| Tolerancja strat zwrotu optycznego | ORLT | 12 | dB | |||||
| Względna intensywność hałasu | RIN | -128 | dB/Hz | |||||
| Wyjście Oko optyczne | Zgodne z normą IEEE 802.3ae | |||||||
| Odbiornik | ||||||||
| Długość fali środkowej | λc | 1260 | 1620 | nm | ||||
| WrażliwośćNOte4 | PIN | - Piętnaście.5 | dBm | |||||
| Przesyłka odbiornika | Przesyłka | 0.5 | dBm | |||||
| Odblaskowość odbiornika | -12 | dB | ||||||
| Wpływ z tytułu strat | LOSA | -35 | dBm | |||||
| Kwota ekspozycji | Zgubiony | -17 | dBm | |||||
| LOS histereza | 0.5 | 4 | dB | |||||

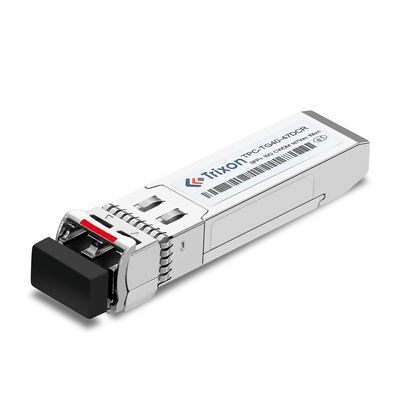

SFP+ Transceiver Module, znany również jako Small Form-Factor Pluggable Plus Transceiver Module, jest innowacyjnym produktem opracowanym przez Trixon.Numer modelu to TPC-TG40-27~61DCR i miejsce pochodzenia to Chiny.Jest zaprojektowany do pracy z SMF typu światłowodowego i z zakresem temperatur od 0 ° C ~ + 70 ° C. Ponadto oferuje DDM / DOM i zużycie energii wynoszące maksymalnie 1 W dla DML i maksymalnie 2 W dla EML.Ten moduł nadajnika SFP+ jest wyposażony w dupleks LC Connector Interface, dzięki czemu jest szeroko stosowany w centrach danych, sieciach magazynowych, kanałach światłowodowych i innych obszarach.
Moduł nadajnika SFP+ został szeroko stosowany w centrach danych, sieciach magazynowych, kanale światłowodowym i innych obszarach ze względu na doskonałą wydajność.Jest bardzo niezawodny i może być używany do łączenia różnych urządzeń z dużą stabilnościąPonadto zużywa niską energię i ma zakres temperatury od 0°C do +70°C.Jest wykonany z najwyższej jakości materiałów i z precyzyjnymi procesami produkcyjnymi, aby zapewnić długą żywotność i wysoką wydajnośćPonadto oferuje DDM/DOM i Duplex LC Connector Interface, co ułatwia instalację i użytkowanie.
Moduł nadajnika SFP+ firmy Trixon jest niezbędnym produktem dla każdego, kto potrzebuje podłączyć różne urządzenia w centrum danych, sieci pamięci masowej, kanale światłowodowym i innych obszarach.niskie zużycie energiiZ interfejsem łącznika LC Duplex i zakresem temperatury od 0 °C ~ + 70 °C, jest łatwy w instalacji i użyciu.jego najwyższej jakości materiały i precyzyjne procesy produkcyjne gwarantują długą żywotność i wysoką wydajność.
Skontaktuj się z producentem: skontaktuj się z producentem lub dostawcą modułu nadajnika TPC-TG40-27~61DCR i zapytaj o możliwości dostosowania.Zapewnij im szczegółowe informacje na temat Twoich konkretnych wymagań.
Wyznacz wymagania dostosowawcze: wyraźnie komunikuj swoje potrzeby dostosowawcze producentowi.zakres temperaturyNależy być tak szczegółowy i szczegółowy, jak to możliwe, aby pomóc producentowi zrozumieć Twoje potrzeby.
Konsultacje z producentem: zaangażowanie się w dyskusje z producentem w celu zbadania wykonalności Twoich wniosków o dostosowanie.i zaleceń na podstawie ich możliwości i doświadczeniaMogą również doradzić o wszelkich ograniczeniach lub kompromisach związanych z dostosowaniem.
Ocena kosztów i czasu realizacji: personalizacja może wiązać się z dodatkowymi kosztami i może mieć wpływ na czas realizacji.Omówić te czynniki z producentem, aby zrozumieć ceny i harmonogram produkcji związane z dostosowaniaRozważmy kompromisy pomiędzy personalizacją, kosztami i czasem.
Przegląd i sfinalizowanie: Po omówieniu i uzgodnieniu szczegółów dostosowania, przeanalizuj proponowane specyfikacje, ceny i wszelkie inne istotne czynniki.Upewnij się, że obie strony mają jasne zrozumienie zakresu dostosowania przed sfinalizowaniem zamówienia.
Moduł nadajnika SFP+ zapewnia wsparcie techniczne i obsługę w następujący sposób:
Moduł nadajnika SFP+ jest pakowany w antystatyczną torbę, a następnie umieszczony w kartonowym pudełku.Następnie wysyłane są w standardowych pudełkach kartonowych.
Moduł nadajnika SFP+ jest dostarczany z numerem śledzenia w celu zagwarantowania bezpiecznej dostawy.
Wskaźnik danych referencyjnego kod pliku: DS210002
