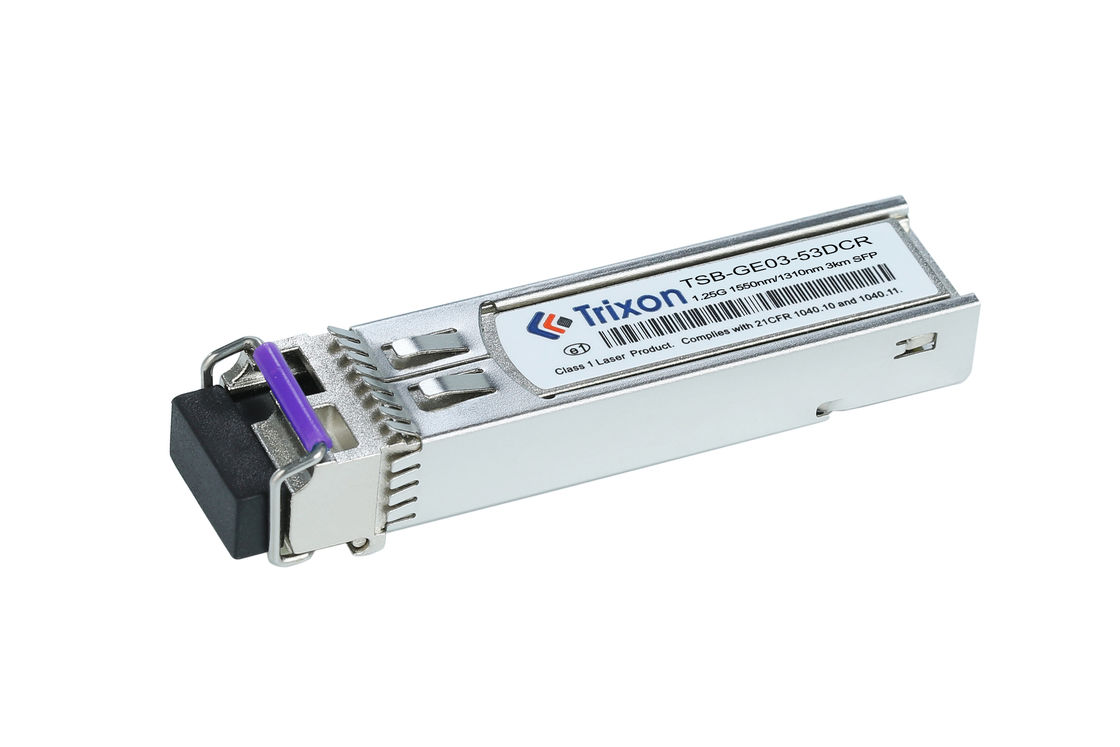

Dwu kierunkowe nadajniki optyczne GBE SFP są modułami o wysokiej wydajności i ekonomicznym charakterze, które zapewniają klientom różne opcje projektowania.Moduły te oferują funkcje takie jak opcjonalny cyfrowy interfejs monitorowania diagnostycznego (DDMI), są dostępne w standardowych lub przemysłowych zakresach temperatur. Są specjalnie zaprojektowane w celu zapewnienia zgodności ze standardami Gigabit Ethernet,umożliwiające niezawodne połączenia w celu przesyłania danych z prędkością 1.25 Gbps na krótkie, średnie i długie odległości.
Cechy | Opis |
---|---|
Prędkość transmisji danych operacyjnej 1,25 Gbps | Wspiera transmisję danych z prędkością 1,25 Gbps |
Odległość | Wspiera transmisję na odległości do 3 km |
Jednorazowe źródło zasilania 3.3V i TTL Logic Interface | Działa z pojedynczym źródłem zasilania 3.3V i wykorzystuje interfejs logiczny TTL |
Jednorazowy interfejs z łącznikiem LC | Wyposażone w pojedynczy interfejs z łącznikiem LC |
Gotowy do wtykania | Wspiera wtykanie na gorąco |
Zgodne ze specyfikacją MSA SFP | Zgodne ze specyfikacją MSA SFP |
Zgodny z Telcordia GR-253-CORE i IEEE802.3 | Spełnia standardy Telcordia GR-253-CORE i IEEE802.3 |
Interfejs cyfrowego monitora diagnostycznego zgodny z SFF-8472 | Wykorzystuje cyfrowy interfejs monitora diagnostycznego zgodny z SFF-8472 |
Temperatura obudowy operacyjnej | Standard: -5°C do +75°C |
Parametry techniczne:
Specyfikacje wydajnościowe ∆ optyczne ((światło wskaźnik)
Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | |
Przekaźnik | |||||||
Długość fali środkowej | λc | 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |
Szerokość widma*NOte4 | ∆λ | 4 | nm | FP-LD | |||
Średnia moc wyjściowa | PWYJEDNIE | -9 | -3 | dBm | |||
Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | ||||
Średnia moc nadajnika OFF | PWłączony | -45 | dBm | ||||
Wyjście Oko optyczne | Zgodny z maską do oczu Telcordia GR-253-CORE i IEEE 802.3ah-2004 | ||||||
Odbiornik | |||||||
Długość fali środkowej | λc | 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||
WrażliwośćNOte5 | PIN | - 22 | dBm | ||||
Przesyłka odbiornika | Przesyłka | -3 | dBm | ||||
Strata zwrotu optycznego | 12 | dB | |||||
Wpływ z tytułu strat | LOSA | -35 | dBm | ||||
Kwota ekspozycji | Zgubiony | -25 | dBm | ||||
LOS histereza | 0.5 | 4 | dB |
