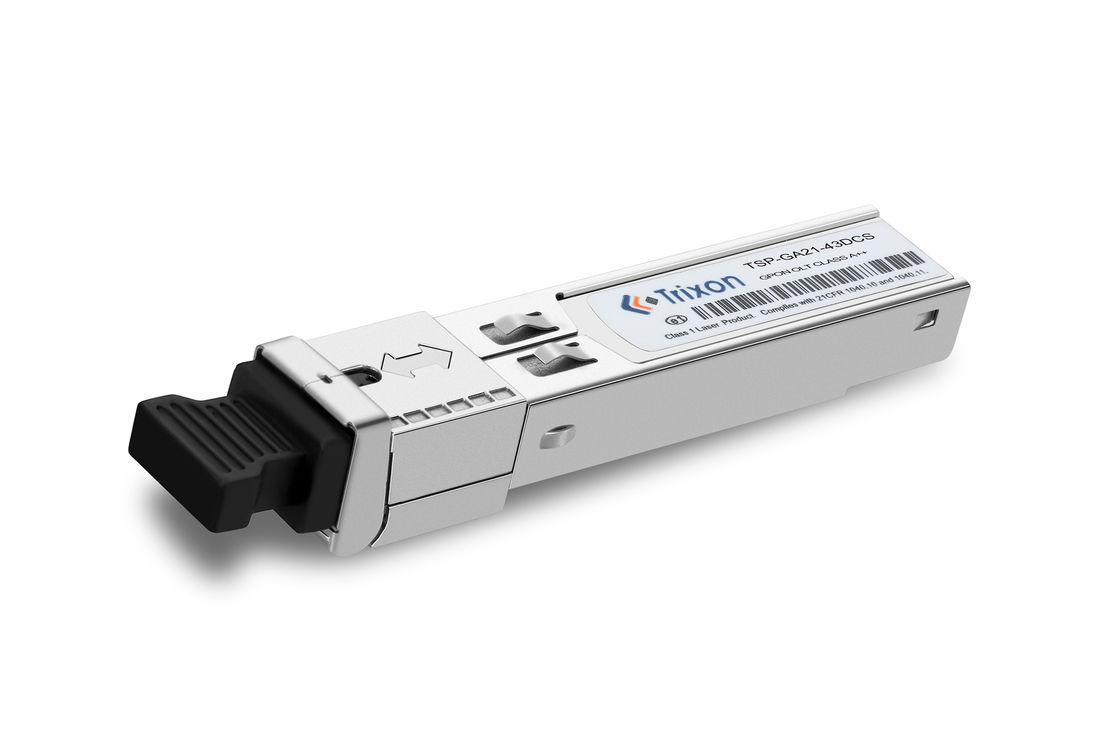

Transceptor TSP-GA21-43DCS to mały moduł podłączalny do serii łączności optycznej, taki jak ITU-T G.984Jest z 20-pinem złącza SFP, aby umożliwić możliwość podłączania gorącej wtyczki.
Moduł ten został zaprojektowany dla światła jednowarunkowego i działa przy nominalnej długości fali 1490 nm.
Sekcja nadajnika wykorzystuje laser DFB o długości 1490 nm i jest zgodny z klasą 1 zgodnie z Międzynarodową normą bezpieczeństwa IEC-60825.
Parametry techniczne:
Specyfikacje charakterystyki Optyczne
Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka |
SMF o średnicy rdzenia 9 μm | 20 | Km | |||
Wskaźnik danych |
TX 2.488 RX 1.244 |
Gbit/s | |||
Przekaźnik | |||||
Długość fali środkowej | λC | 1480 | 1490 | 1500 | nm |
Szerokość widma (-20dB) | Δλ | 1 | nm | ||
Średnia moc wyjściowa | AOP | - 4 | 0 | dBm | |
Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | ||
Średnia moc nadajnika OFF | -39 | dBm | |||
Kary za rozproszenie nadajnika | TDP | 1 | dB | ||
Wyjście Oko optyczne | Zgodne z ITU-T G.984.2 | ||||
Odbiornik | |||||
Długość fali środkowej | 1260 | 1310 | 1360 | nm | |
Wrażliwośćuwaga3 | SEN | - 22 | dBm | ||
Przesyłka odbiornika | SAT | 0 | dBm | ||
Strata zwrotu optycznego | -20 | dB | |||
SD De-Assert | -32 | dBm | |||
SD Twierdzenie | -45 | dBm | |||
Hysteresa SD | 0.5 | 4 | dB |
Moduł ten nadaje się do sieci GPON, sieci dostępu światłowodowego (FTTH) i innych scenariuszy zastosowań komunikacji optycznej, które wymagają jednej transmisji światłowodowej,transmisja na duże odległości i wysoka niezawodność.
Wsparcie techniczne: Producent lub sprzedawca zazwyczaj oferuje wsparcie techniczne w celu pomocy klientom w wszelkich zapytaniach, problemach lub rozwiązywaniu problemów związanych z modułem.,wsparcie za pośrednictwem poczty elektronicznej lub portalu wsparcia online.
Dokumentacja i zasoby: Producent zazwyczaj dostarcza dokumentację produktu, taką jak podręczniki użytkownika, arkusze danych i notatki dotyczące zastosowania,kierowanie klientów w efektywnym wykorzystaniu i integracji modułu.
Gwarancja: The module may come with a warranty period during which the manufacturer is responsible for repairing or replacing the module if it experiences any defects or failures under normal operating conditions.
Usługi terenowe: W niektórych przypadkach producent może oferować usługi terenowe, w których technicy są wysyłani, aby pomóc w instalacji, konserwacji lub rozwiązywaniu problemów na miejscu.
Szkolenia: Producenci mogą zapewnić programy szkoleniowe lub zasoby, które pomogą klientom zrozumieć cechy, funkcjonalności i najlepsze praktyki wdrożenia i obsługi modułu.
Opakowanie: moduł jest zazwyczaj pakowany w osłonę lub pudełko ochronną w celu zapewnienia bezpieczeństwa podczas transportu.Opakowanie może zawierać materiały antystatyczne w celu zapobiegania rozładowaniu elektrostatycznemu i uszkodzeniu modułu.
Metoda wysyłki: Moduł może być wysyłany przy użyciu różnych metod w zależności od preferencji klienta i polityki wysyłki dostawcy.lub usług kurierskich.
Dokumentacja wysyłki: sprzedawca zazwyczaj przygotowuje niezbędną dokumentację wysyłki, w tym fakturę handlową, listę opakowań,oraz wszelkich wymaganych formularzy celnych lub deklaracji celnych w przypadku przesyłek międzynarodowych.
Śledzenie i ubezpieczenie: W zależności od wybranej metody wysyłki sprzedawca może podać numer śledzenia w celu monitorowania postępu przesyłki.Ubezpieczenie na paczkę może być również dostępne w celu ochrony przed utratą lub uszkodzeniem podczas transportu.
Warunki wysyłki międzynarodowej: w przypadku przesyłek międzynarodowych:Sprzedawca powinien przestrzegać przepisów celnych i zapewnić przygotowanie wszystkich niezbędnych dokumentów dotyczących przywozu/wywozu i włączenie ich do przesyłki.
