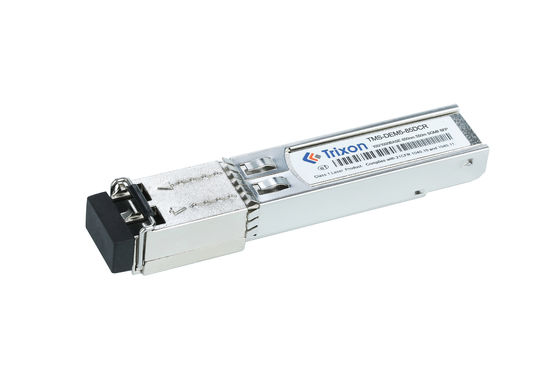

Transceiwery optyczne serii SGMII są modułami o wysokiej wydajności i efektywności kosztowej.Zostały one zaprojektowane do dostarczania 125 Mb/s i 1.25 GB/s łącza optycznego w przełącznikach Gigabit Ethernet. Transceiwery te są kwalifikowane zgodnie z normą GR-468-CORE.
| Cechy | Opis |
| Wskaźnik danych operacyjnych | 125 Mbps lub 1,25 Gbps |
| Odległość | 550m |
| Zasilanie | Jednorazowe 3.3V |
| Interfejs logiczny | TTL |
| Interfejs łącznika | LC dupleks |
| Gotowy do wtykania | - Tak, proszę. |
| Zgodność ze specyfikacją MSA | SFF-8472 |
| Zgodność ze standardem IEEE | IEEE 802.3 |
| Temperatura obudowy operacyjnej | -5°C do +75°C |
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka | Uwaga: | |||
| Przekaźnik | |||||||||
| Długość fali środkowej | λc | 830 | 850 | 870 | nm | ||||
| Szerokość widma*NOte4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
| Średnia moc wyjściowa | 100BASE | PWYJEDNIE | -9 | -3 | dBm | ||||
| 1000BASE | -9 | -3 | dBm | ||||||
| Wskaźnik wyginięcia | Wylotowe | 9 | dB | ||||||
| Średnia moc nadajnika OFF | PWłączony | -45 | dBm | ||||||
| Wyjście Oko optyczne | Zgodne z normą IEEE 802.3ah-2004 | ||||||||
| Odbiornik | |||||||||
| Długość fali środkowej | λc | 830 | 860 | nm | |||||
| WrażliwośćNOte5 | 100BASE | PIN | -17 | dBm | |||||
| 1000BASE | - 24 lata.5 | dBm | |||||||
| Przesyłka odbiornika | Przesyłka | 0 | dBm | ||||||
| Strata zwrotu optycznego | 12 | dB | |||||||
| Wpływ z tytułu strat | 100BASE | LOSA | -45 | dBm |
|
||||
| 1000BASE | -35 | ||||||||
| Kwota ekspozycji | 100BASE | Zgubiony | - 30 | dBm |
|
||||
| 1000BASE | -25 | ||||||||
| LOS histereza | 0.5 | 4 | dB | ||||||
