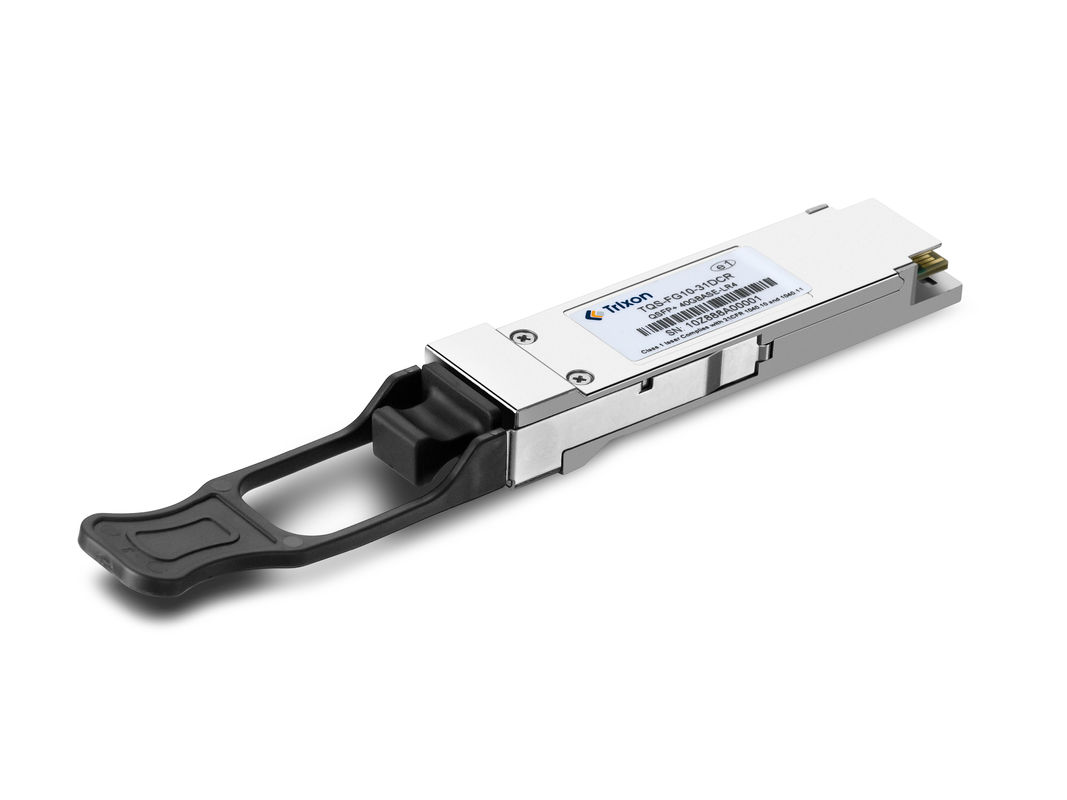

Jest to moduł optyczny o dużej prędkości 40 Gbps, zaprojektowany z 4 pasami, każdy pas jest 10 Gbps i obsługuje maksymalną odległość transmisji 10 kilometrów.
Produkt wykorzystuje 4 lasery DFB o długości 1310 nm jako nadajnik i 4 fotodiody PIN jako odbiornik w celu osiągnięcia stabilnej transmisji sygnału optycznego 40G.
Moduł jest zgodny ze specyfikacją QSFP+ i zapewnia dwie pary interfejsów światłowodowych.Wspiera komunikację full-duplex i nadaje się do szybkich scenariuszy połączeń punkt-punkt.
Cechy | Specyfikacje |
Wskaźnik danych | Do 11,2 Gbps na długość fali |
Kanały | 4 niezależne kanały full-duplex |
Odległość | Do 10 km |
Zasilanie | Jednorazowe 3.3V |
Złącza optyczne | Dwa standardowe złącza LC |
Gotowy do wtykania | QSFP+ |
Specyfikacja MSA | Wymagania dotyczące: |
Zgodność z IEEE | IEEE802.3ba |
Monitoring diagnostyczny cyfrowy | Zintegrowany z interfejsem I2C |
Zakres temperatury obudowy roboczej | Standard: od 0 do +70°C |
Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka |
Przekaźnik | |||||
Długość fali środkowej | λc | 1264.5 | 1271 | 1277.5 | nm |
1284.5 | 1291 | 1297.5 | |||
1304.5 | 1311 | 1317.5 | |||
1324.5 | 1331 | 1337.5 | |||
Szerokość widma (-20dB) | Δλ | - | - | 1 | nm |
Prędkość sygnału nadajnika | 10.3125 | Gbit/s | |||
SMSR | 30 | dB | |||
TDP, każdy pas | TDP | 2.6 | dB | ||
Tolerancja strat zwrotu optycznego | TOL | 20 | dB | ||
Średnia moc wyjściowa | Pout | -7 | - | 2.3 | dBm |
Wskaźnik wyginięcia | Wylotowe | 3.5 | - | - | dB |
Wyjście Oko optyczne | Zgodne z normą IEEE 802.3ba-2010 |
Jest powszechnie stosowany w centrach danych o dużej przepustowości, sieciach przedsiębiorstw i środowiskach chmurowych do szybkiego przesyłania dużych ilości danych.
Moduł nadajnika jest bezpiecznie zapakowany w materiał antystatyczny, oznakowany i uszczelniony.
