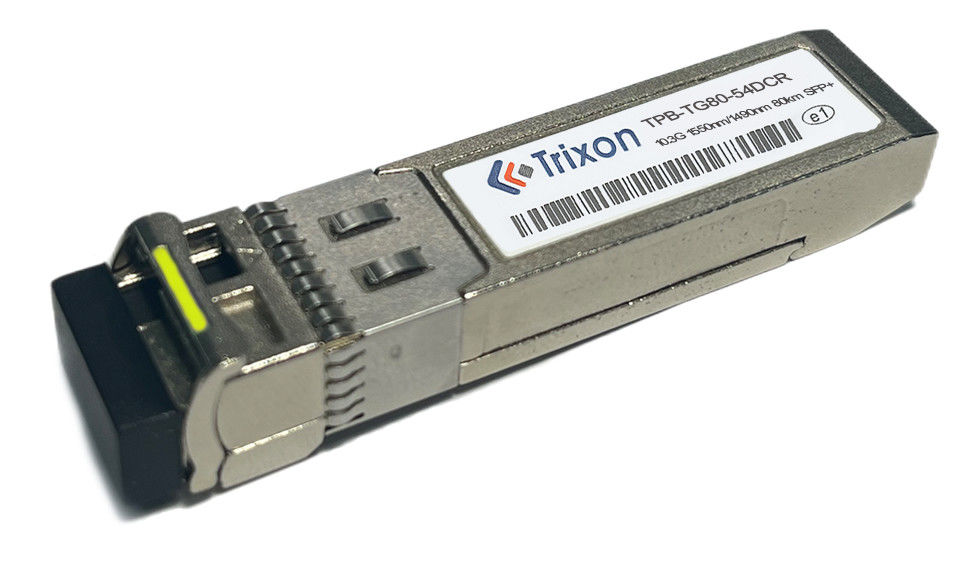

Trixon 10GE BIDI SFP+ 80km jest małym, podłączalnym nadajnikiem, który obsługuje komunikację danych dwukierunkową 10 Gigabitów na sekundę za pomocą światłowodu.Z maksymalną odległością transmisji 80 km, jest zgodny ze standardem SFP+ Multi-Source Agreement (MSA) (SFF-8431).
Ten nadajnik SFP+ zawiera wbudowany interfejs serializer/deserializer (SerDes) oraz funkcje przesyłania/odbierania światłowodowego w kompaktowym i gorąco wymiennym module.Wspiera cyfrowe monitorowanie diagnostyczne i funkcje identyfikacji seryjnej dostępne za pośrednictwem standardowego seryjnego interfejsu 2-przewodowego zdefiniowanego przez specyfikację SFP + MSA.
Trixon 10GE BIDI SFP+ 80km jest produkowany zgodnie z przepisami RoHS i bez ołowiu, spełniając wymagania dotyczące materiałów ograniczonych w dyrektywach 2002/95/WE i 2005/747/WE.Jego mały, podłączalny czynnik formy, wysokiej prędkości i rozszerzonego zasięgu 80 km sprawiają, że jest to idealne rozwiązanie dla zastosowań łącz optycznych 10GbE.
| Specyfikacje | Szczegóły |
|---|---|
| Wskaźnik danych operacyjnych | 10.3Gbps |
| Odległość | Do 80 km |
| Zasilanie | Jednorazowe 3.3V |
| Interfejs logiczny | TTL |
| Interfejs łącznika | Dwu kierunkowe pojedyncze LC |
| Włącza się na gorąco | - Tak, proszę. |
| Zgodne standardy |
Specyfikacja MSA SFP Telcordia GR-253-CORE IEEE802.3ae |
| Monitorowanie diagnostyki | Interfejs cyfrowego monitora diagnostycznego zgodny z SFF-8472 |
| Temperatura obudowy operacyjnej | 0°C do +70°C (standardowy) |
Parametry techniczne:
| Parametry | Symbol | Min. | Typowy. | Maksymalnie | Jednostka |
| Przekaźnik | |||||
| Długość fali środkowej | λc | 1540 | 1550 | 1560 | nm |
| 1480 | 1490 | 1500 | nm | ||
|
Tryb boczny Wskaźnik tłumienia |
SMSR | 30 | - | - | dB |
| Szerokość widma (-20dB) | Δλ | - | - | 1 | nm |
| Średnia moc wyjściowa*uwaga3 | Pout | -1 | - | 4 | dBm |
| Wskaźnik wyginięcia | Wylotowe | 6.5 | - | - | dB |
| Średnia moc nadajnika OFF | Wypływ | - | - | - 30 | dBm |
| Względna intensywność hałasu | RIN | - | - | -128 | dB/Hz |
| Wyjście Oko optyczne | Zgodne z normą IEEE802.3ae-2005 | ||||
| Odbiornik | |||||
| Długość fali środkowej | λc | 1480 | 1490 | 1500 | nm |
| 1540 | 1550 | 1560 | nm | ||
| Wrażliwość odbiorcy*uwaga4 | SEN | - | - | - 23 | dBm |
| Przesyłka odbiornika | Pmax | -7 | - | - | dBm |
| Kwota ekspozycji | Zgubiony | - | - | -24 | dBm |
| Wpływ z tytułu strat | LOSA | - 38 | - | - | dBm |
| LOS histereza | Zgubienie | 0.5 | - | dB | |
