Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver 10GBase-LR SFP + 10G 1310nm SMF | Prędkość transmisji danych: | 10 Gb / s |
|---|---|---|---|
| Dystans: | 20 km SMF | Rodzaj złącza: | Dual LC |
| Kompatybilny: | Dell, HP, Cisco, Juniper, Ubiquiti ... | Podanie: | Sieć FTTH FTTB FTTO |
| High Light: | Moduł FTTO Network lr sfp+,20km SMF ubiquiti 10g sfp+,FTTB Network ubiquiti 10g sfp+ |
||

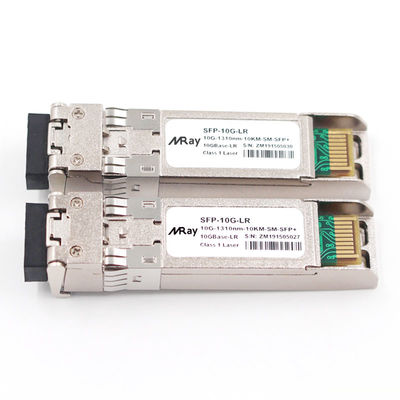

Ten moduł nadawczo-odbiorczy Miray SFP-10G-LR20 Small Form Factor Pluggable SFP+ jest zgodny z aktualną specyfikacją umowy SFP+ Multi-Source Agreement (MSA).Wysokowydajny niechłodzony nadajnik DFB 1310nm i odbiornik PIN o wysokiej czułości zapewniają doskonałą wydajność dla aplikacji 10GBASE-LR/LW z łączami optycznymi SMF do 20 km.
Zgodny z SFF-8431 i SFF-8432
Zgodny z SFF-8472 Rev 10.2
Zgodny z IEEE 802.3ae 10GBASE-LR i 10GBASE-LW
Zgodny z RoHS
Zgodny z IEEE802.3ae 10GBASE-LR/LW
Zgodny z SFF-8431 SFP+ MSA
Obsługa wielu szybkości od 8,5 Gb/s do 11,32 Gb/s
Hot Pluggable
Nadajnik laserowy DFB 1310nm
Dwustronne złącze LC
2-przewodowy interfejs do zarządzania i monitorowania diagnostycznego zgodny z SFF-8472
Pojedynczy zasilacz +3.3 V
Odległość łącza 10 km przez światłowód SM
Zgodny z RoHS
10GBASE-LR/LW Ethernet @10.3125G
Fibre Channel 800-SM-LC-L 8GFC @8,5G, 1200-SM-LL-L 10GFC @10,51875G
SONET OC-192 i SDH STM-64 @9.953G
Opcja CPRI #7 @ 9.83G, #8 @ 10.1376G
OTN OTU2 przy 10.7G, OTU2e przy 11.09G, OTU2f przy 11.32G
|
Parametry |
Symbol |
Min. |
Typ. |
Maks. |
Jednostka |
Uwaga |
|
Wskaźnik daty operacyjnej |
DR |
8.5 |
10.3125 |
11,32 |
Gb/s |
|
|
Optyczna moc uruchamiania |
Po |
-8,2 |
|
+0,5 |
dBm |
1 |
|
Długość fali optycznej |
λc |
1260 |
1310 |
1355 |
nm |
|
|
Szerokość widmowa (-20dB) |
λ |
|
|
1 |
nm |
|
|
Współczynnik tłumienia trybu bocznego |
SMSR |
30 |
|
|
dB |
|
|
Współczynnik ekstynkcji optycznej |
ER |
3.5 |
|
|
dB |
|
|
Optyczna maska na oczy |
|
IEEE802.3ae |
|
|||
|
Względna intensywność hałasu |
RIN |
|
|
-128 |
dB/Hz |
|
|
Swing różnicowego wejścia danych |
VIN |
180 |
|
850 |
mV |
|
|
TX Wyłącz niskie napięcie wejściowe (TX ON) |
TDISVL |
GND |
|
0.8 |
V |
|
|
TX Wyłącz napięcie wejściowe - wysokie (TX OFF) |
TDISVH |
2.0 |
|
Vcc |
V |
|
|
Niskie napięcie wyjściowe TX (normalne TX) |
TFLTVL |
GND |
|
0.8 |
V |
|
|
Wysokie napięcie wyjściowe błędu TX (błąd TX) |
TFLTVH |
2.0 |
|
Vcc |
V |
|
|
Parametry |
Symbol |
Min. |
Typ. |
Maks. |
Jednostka |
Uwaga |
|
Wskaźnik daty operacyjnej |
DR |
8.5 |
10.3125 |
11,32 |
Gb/s |
|
|
czułość odbiornika |
PIN_min |
|
|
-14,5 |
dBm |
1 |
|
Maksymalna moc wejściowa |
PIN_maks. |
+0,5 |
|
|
dBm |
1 |
|
Długość fali optycznej |
λc |
1260 |
|
1620 |
nm |
|
|
LOS Cofnięcie potwierdzenia |
ZAGUBIONY |
|
|
-15,5 |
dBm |
|
|
LOS Assert |
LOSA |
-30 |
|
|
dBm |
|
|
Histereza LOS |
LOSHY |
0,5 |
|
|
dB |
|
|
Różnicowe dane wyjściowe Swing |
VOUT |
300 |
|
900 |
mV |
|
|
Napięcie wyjściowe sygnału LOS odbiornika-niskie |
LOSVL |
GND |
|
0.8 |
V |
|
|
Napięcie wyjściowe sygnału LOS odbiornika – wysokie |
LOSVH |
2.0 |
|
Vcc |
V |
